Fabricantes de conectores eléctricos de bayoneta militares de la serie D38999 III

Introducción del producto

●Cumple con los estándares de la serie GJB599B (MIL-DTL-38999M) III

●Conexión rápida con rosca de tres cabezales y mecanismo antiaflojamiento

●Tamaño pequeño, peso ligero, alta densidad de par de contactos

●Con función de blindaje electromagnético

●Las piezas de contacto se pueden retirar mediante engarce y se evita que los pasadores se inserten oblicuamente.

●Tiene características de vibración de alta intensidad a altas temperaturas, adecuadas para uso en condiciones duras de arena y humedad.

●Los orificios de las especificaciones de contacto 12#, 16# y 20# pueden equiparse con contactos de fibra óptica.

●Los orificios de las especificaciones de contacto 12#, 10# y 8# pueden equiparse con contactos coaxiales y blindados.

●Con carcasa de acero inoxidable, carcasa de aleación de titanio, carcasa de aleación de aluminio y varios revestimientos.

●Tiene características de vibración de alta intensidad a altas temperaturas y puede usarse en condiciones duras de arena y humedad.

Uso: El producto se utiliza para la conexión de señal de circuito.

Entorno de uso: El producto se utiliza en entornos complejos como fuertes vibraciones, lluvia, viento, arena y humedad.

Rendimiento técnico principal

●Propiedades mecánicas:

Material: Carcasa: aleación de aluminio, acero inoxidable, aleación de titanio

Aislante: Termoestable o Termoplástico

Cuerpo de sellado y anillo de sellado: caucho de silicona

Recubrimiento: Tipo W: verde militar chapado en cadmio

Categoría F: Niquelado no electrolítico

Clase K: Acero inoxidable pasivado

Clase FT: Aleación de aluminio satinada con baño de cadmio

Tipo TA: aleación de titanio

Material de contacto: superficie de aleación de cobre chapada en oro, disponible en tipo engarzado, tipo soldadura y versión impresa

Vida mecánica: ≥500 ciclos de conexión y desconexión

Choque: media onda sinusoidal de 3 ms, pico de aceleración 300 g

Vibración: Sinusoidal: 60g con ciclos de temperatura y accesorios de simulación (36h)

Aleatorio: a alta temperatura, frecuencia 100~1000 Hz, densidad espectral de potencia 1 g²/Hz, valor cuadrático medio correspondiente 41,7 g

A temperatura ambiente: Frecuencia 100~1000 Hz Densidad espectral de potencia 5 g²/Hz, valor cuadrático medio correspondiente 49,5 g

●Rendimiento eléctrico:

Tensión soportada: V

Nota: Diferentes acuerdos de contacto tienen diferentes niveles de trabajo. Para obtener más información, consulte la marca en la esquina superior derecha del acuerdo de contacto.

Resistencia de contacto y corriente nominal de contactos:

Resistencia de aislamiento: ≥5000MΩ (500VDC)

Conductividad de la carcasa:

Clase W: 2,5 mV Clase F, FT: 1,0 mV

Categoría K, TA: 10mV

Blindaje de interferencias electromagnéticas: a 100 MHz ~ 1 GHz, la atenuación mínima es 85 dB (Clase F, Clase W)

En 1GHz ~ 10GHz, la atenuación mínima es 65dB (Clase F), 50dB (Clase W)

8# contacto coaxial dual: ancho de banda de frecuencia 0~20MHz

Tensión nominal: 500V (AC) máximo, 125V (AC) a 21000 metros.

Caída de voltaje: contactos internos y medios ≤55mV a 1A, c externo

●Desempeño ambiental:

Rango de temperatura: Clase W: -65 ˚C ~ +175 ˚C

Categoría F, K, FT, TA: -65 ˚C ~ +200 ˚C

Resistencia a la niebla salina: Categoría W: 500h

Categoría K, TA: 1000h

Categoría F: 48h/96h

Clase FT: 96h

Sellado: El conector de acoplamiento cumple con los requisitos de impregnación de baja presión de aire MIL-DTL-38999M.

Calor húmedo: según MIL-DTL-38999M: 10 ciclos en 24 horas

Resistencia a líquidos: Resistente a una variedad de combustibles, refrigerantes y solventes

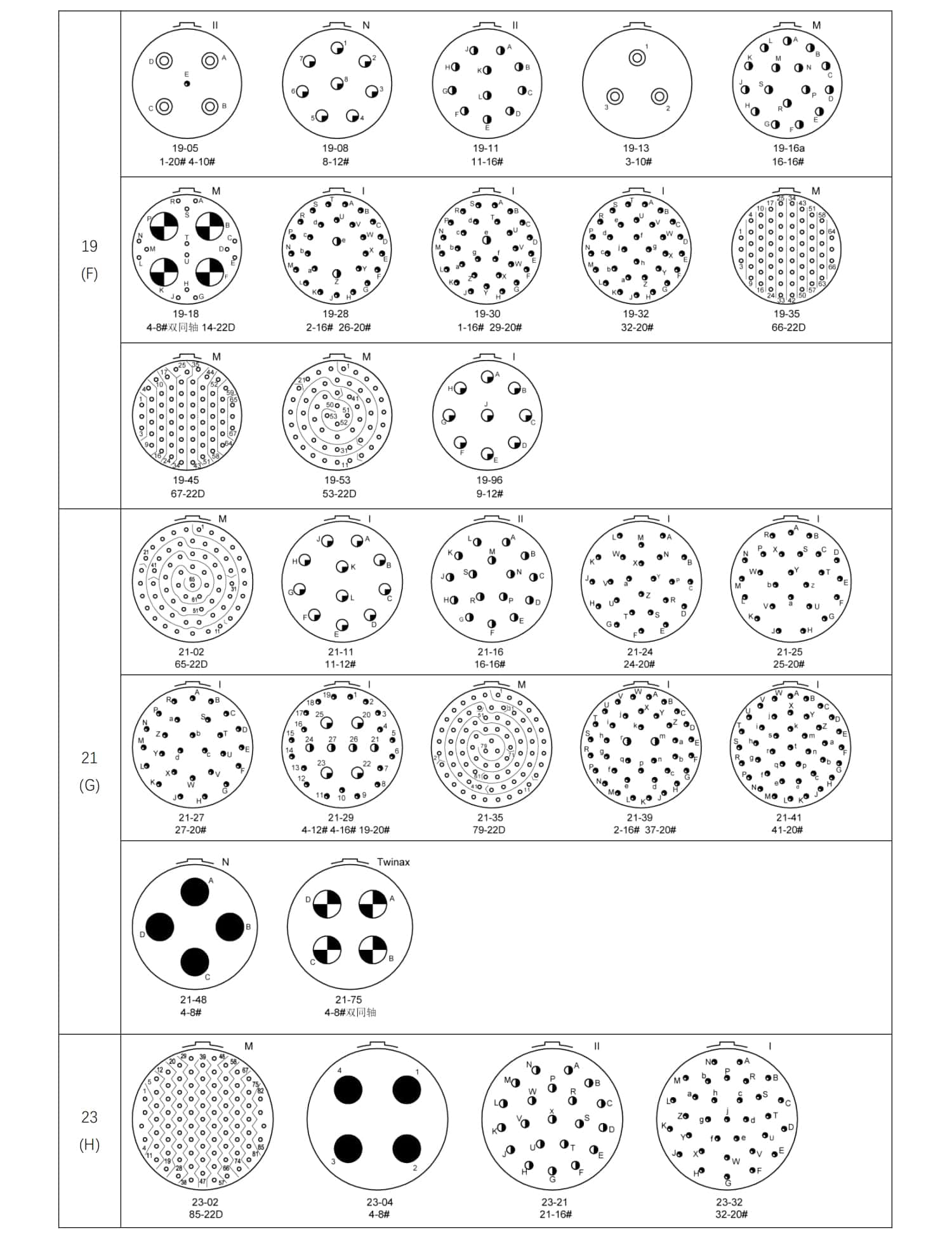

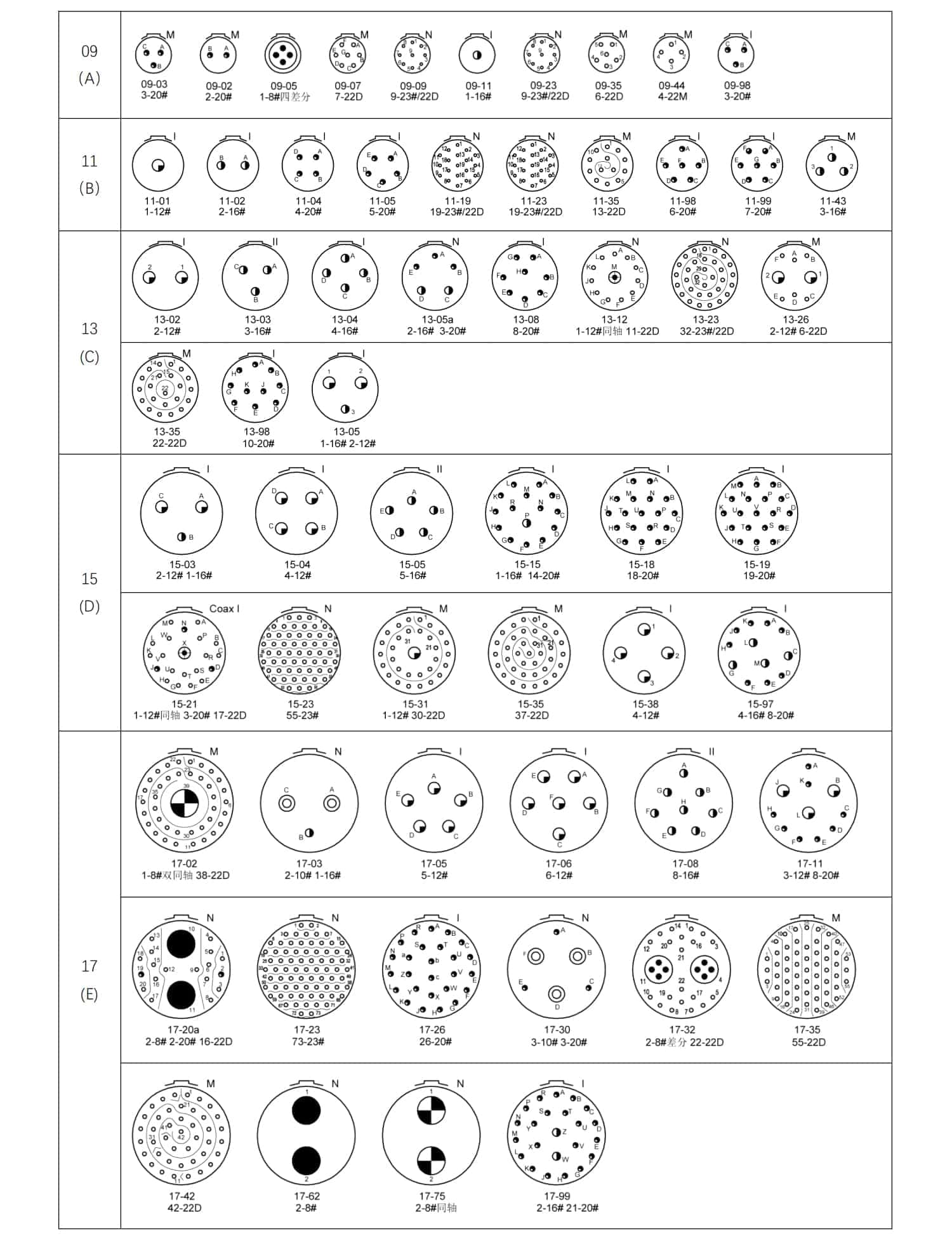

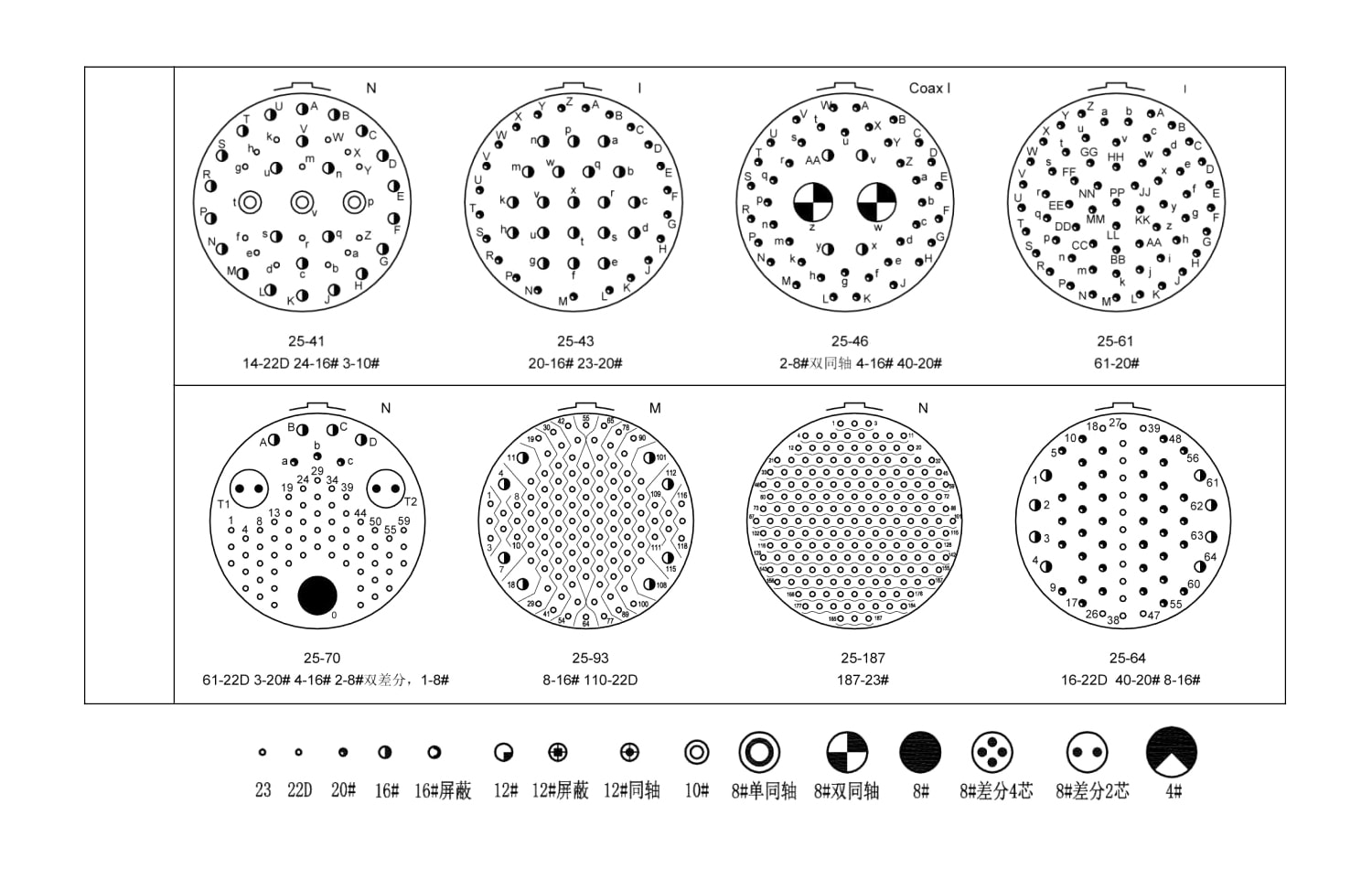

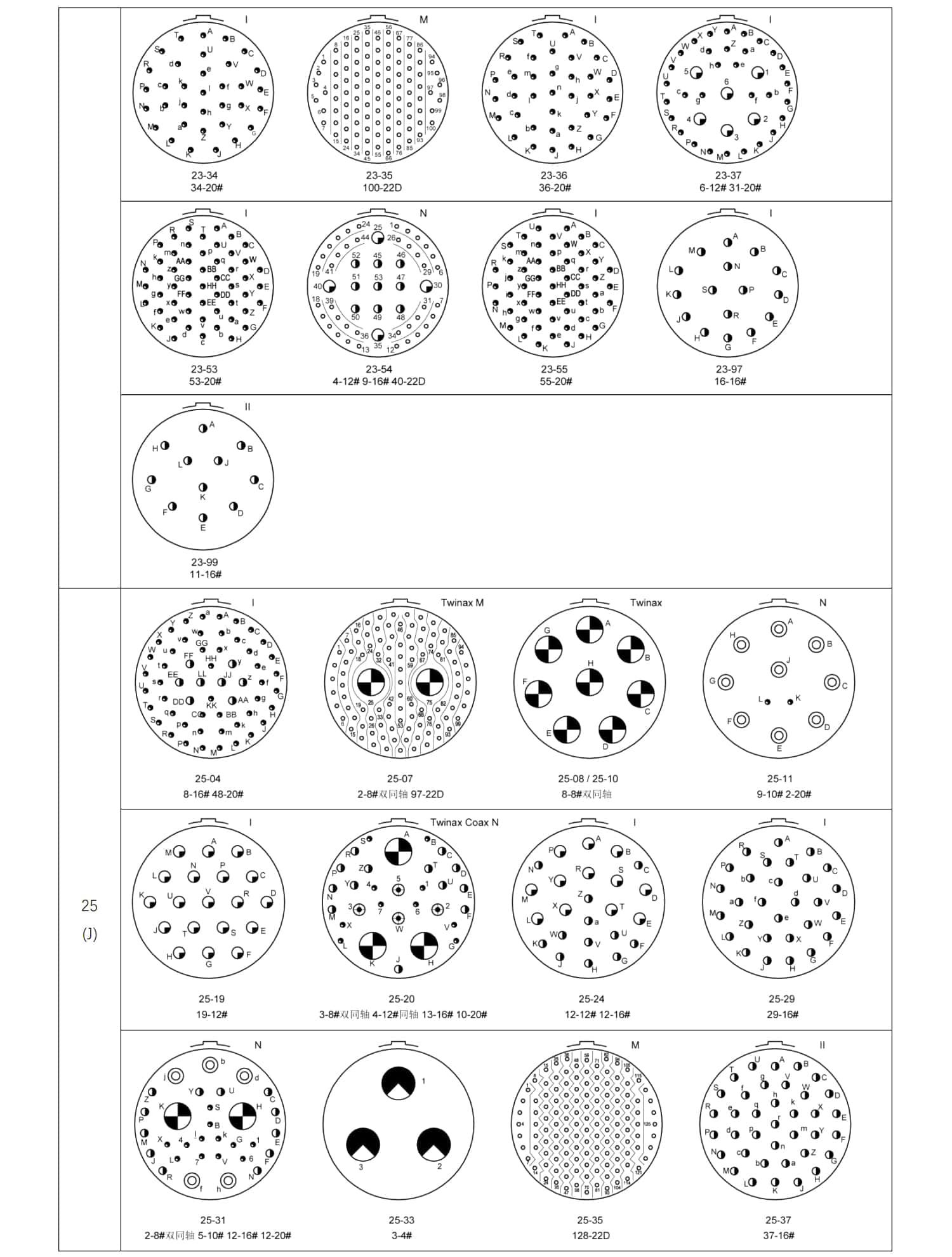

Disposición del contacto (aislamiento de la aguja insertado en la vista de la superficie)

Nota:
1.El agujero 20 se puede reemplazar por una placa de contacto de fibra óptica 20;
2.El agujero 16 se puede reemplazar por el blindaje 16 y el contacto de fibra óptica 16;
3.El agujero 12 se puede reemplazar por el blindaje 12, el contacto de fibra óptica 12 y 12;
4.El agujero 8 se puede reemplazar por el doble eje 8, el único eje 8 y el contacto diferencial 8.
