Introducción del producto

● Cumplir con los estándares de la serie GJB599B (MIL-DTL-38999M) I.

● Conexión rápida tipo bayoneta, que tiene las ventajas de tamaño pequeño, peso ligero y alta densidad de par de contacto.

● Blindaje EMI/RFI.

● El mecanismo de guía de cinco teclas permite la inserción ciega y la prevención de errores de inserción.

● Los enchufes están disponibles en tipo caja, tipo pared, montaje frontal, montaje trasero y instalación con tuerca, etc.
La pieza de contacto es extraíble para engarzar y está diseñada para evitar la inserción oblicua.

● 9 tipos de números de carcasa, disposiciones de contacto con múltiples orificios.

● Resistente a vibraciones de alta intensidad.

● La capa exterior puede estar hecha de diferentes materiales y revestimientos para adaptarse a diferentes requisitos ambientales.

● La superficie de contacto y la cola tienen una estructura sellada y tienen un excelente rendimiento a prueba de tres.

● Fijación de cola estándar según GJB1784.

Uso: El producto se utiliza para la conexión de señal de circuito.

Entorno de uso: El producto se utiliza en entornos complejos como fuertes vibraciones, viento, arena y humedad.

Rendimiento técnico principal

● Propiedades mecánicas:

Material: Carcasa: aleación de aluminio, acero inoxidable, aleación de titanio

Aislante: Termoestable o Termoplástico

Cuerpo de sellado y anillo de sellado: caucho de silicona

Revestimiento: Tipo B: verde militar chapado en cadmio

Clase E: Acero inoxidable pasivado

Categoría F: Niquelado no electrolítico

Clase FT: Aleación de aluminio satinada con baño de cadmio

Tipo TA: aleación de titanio

Piezas de contacto: superficie de aleación de cobre chapada en oro, disponible en tipo engarzado, tipo soldadura y versión impresa.

Vida mecánica: ≥500 ciclos de conexión y desconexión

vibración:

Frecuencia de vibración sinusoidal 10~2000Hz aceleración 294m/s²

Frecuencia de vibración aleatoria 100 ~ 1000 Hz Densidad espectral de potencia 1 g²/Hz

Choque: media onda sinusoidal de 3 ms, pico de aceleración 300 g

● Rendimiento eléctrico:

Resistencia de contacto y corriente nominal de contactos.

Blindaje contra interferencias electromagnéticas: la atenuación mínima es de 85 dB a 100 MHz ~ 1 GHz.

En 1GHz ~ 10GHz, la atenuación mínima es 50dB

Tensión soportada: V (Nota: Diferentes disposiciones de contactos tienen diferentes niveles de trabajo. Consulte las letras en la esquina superior derecha del diagrama de disposición de contactos para niveles de trabajo específicos)

Resistencia de aislamiento: ≥5000MΩ en condiciones normales, ≥100MΩ en condiciones húmedas

Continuidad eléctrica entre recintos:

Clase B≤2,5mV

Clase F, pies≤1,0 mV

E, categoría TA ≤50mV

● Desempeño ambiental:

Rango de temperatura: Clase B: -65 ˚C ~ +175 ˚C

Categoría E, F: -65 ˚C ~ +200 ˚C

Resistencia a la niebla salina: Categoría B: 500h

Categoría E, TA: 1000h

Categoría F: 48h/96h

Clase FT: 96h

Humedad relativa: 98% a 40 ˚C

Altura de trabajo: ≤30480m

● Otras propiedades: El conector eléctrico también tiene buenas propiedades como resistencia a la humedad, resistencia a la niebla salina, resistencia al moho, resistencia a la arena y al polvo, etc.

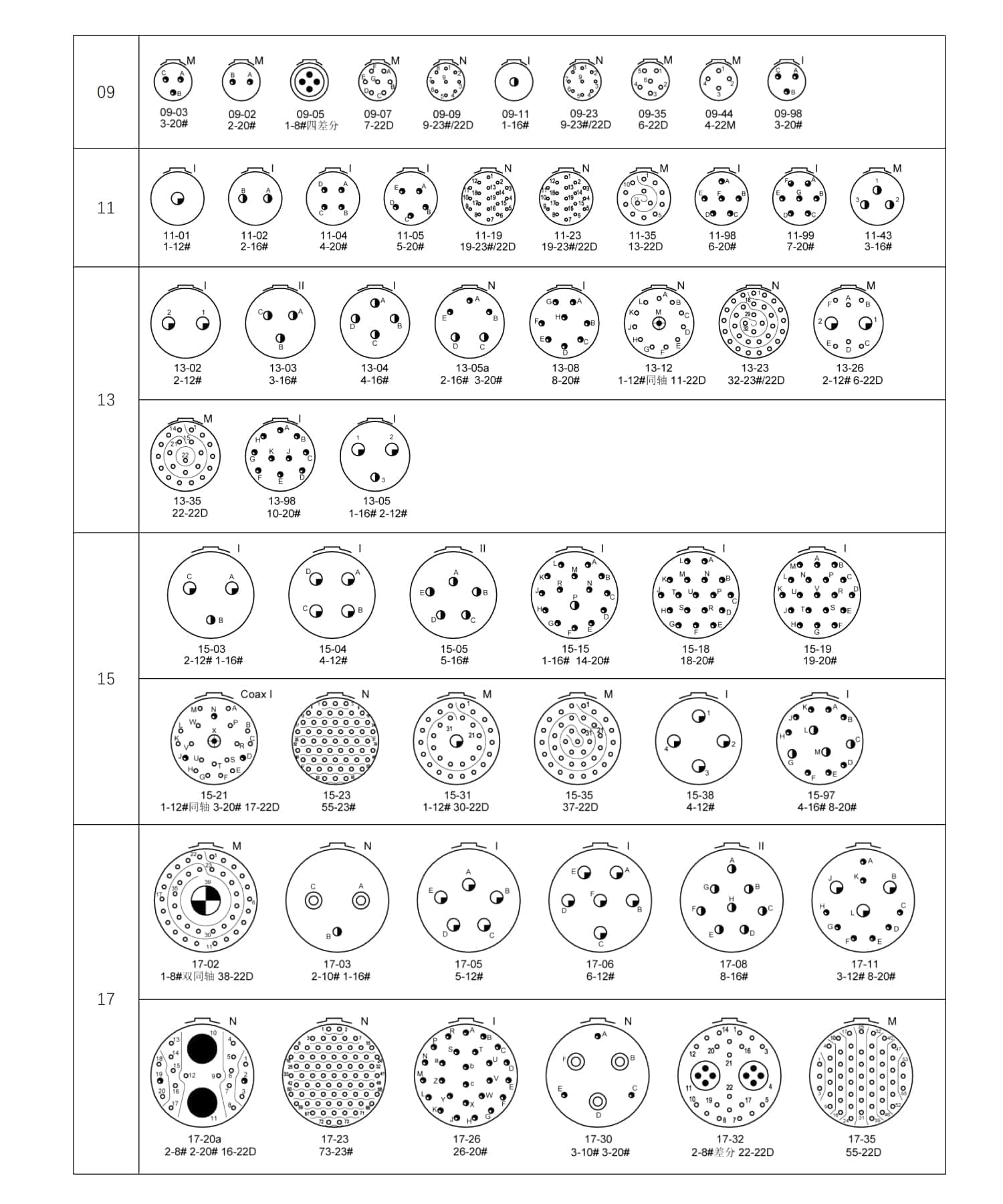

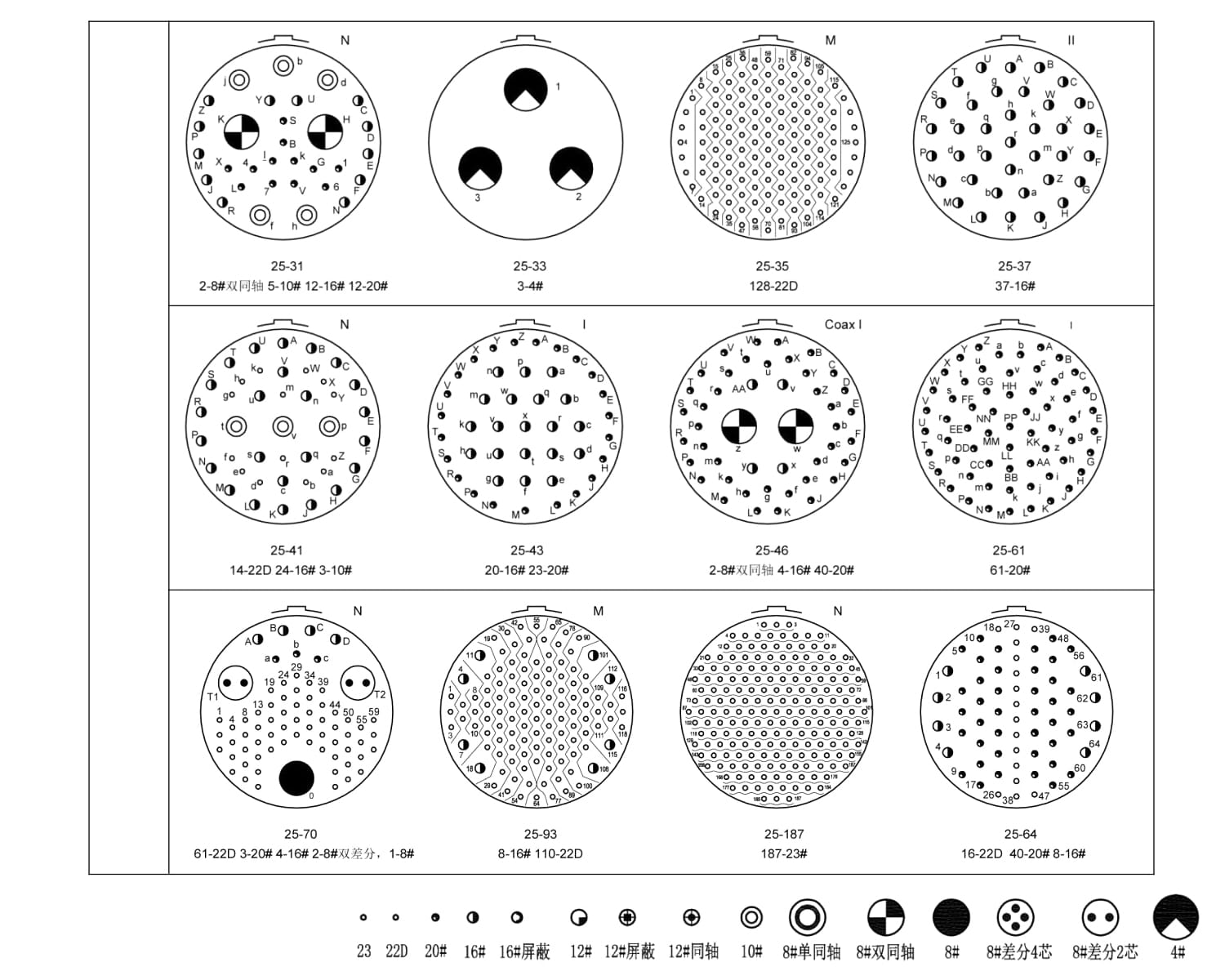

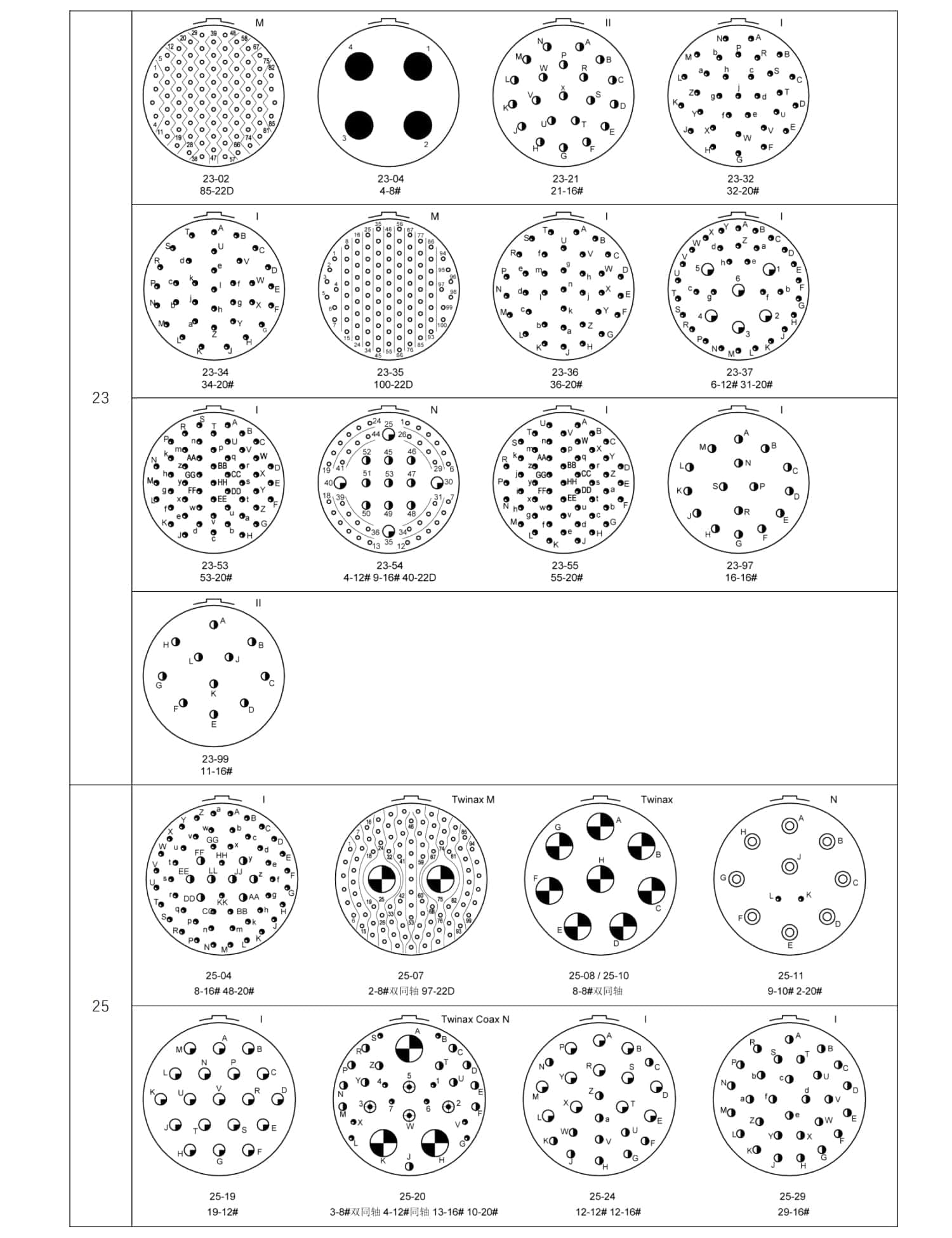

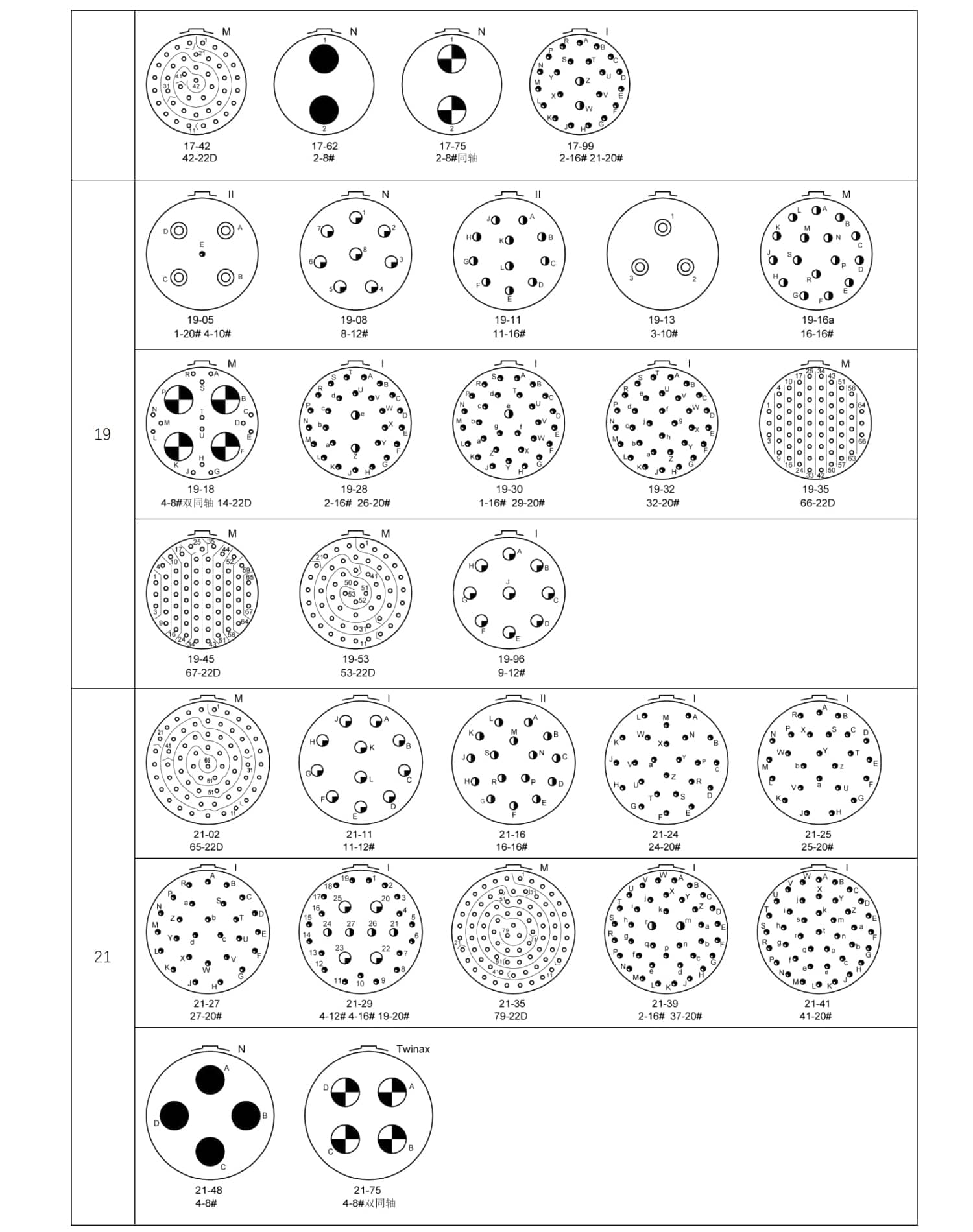

Disposición del contacto (aislamiento de la aguja insertado en la vista de la superficie)

Nota:
1.El agujero 20 se puede reemplazar por una placa de contacto de fibra óptica 20;
2.El agujero 16 se puede reemplazar por el blindaje 16 y el contacto de fibra óptica 16;
3.El agujero 12 se puede reemplazar por el blindaje 12, el contacto de fibra óptica 12 y 12;
4.El agujero 8 se puede reemplazar por el doble eje 8, el único eje 8 y el contacto diferencial 8.
