Personalizado Serie YGD-Conector de alimentación circular

Hogar / Productos / Conector de alimentación circular / Serie YGD
Productos recomendados
LLAME A NUESTRA OFICINA

+86 176 0151 5794

CORREO ELECTRÓNICO

[email protected]

- Fabricantes

•Esta serie de productos cumple con GJB5371-2005 "Especificaciones generales para conectores de alimentación circulares de la serie YGD"

•El método de conexión adopta una conexión de bayoneta, la forma de terminación del contacto es soldadura y el contacto del gato es un gato con resorte de corona.

•El producto tiene las características de conexión y separación rápida, buena resistencia ambiental y alta confiabilidad.

•Adecuado para la conexión de series de fuentes de alimentación de alta corriente.

•Los enchufes están disponibles en varios estilos de montaje de cables.

Principales indicadores técnicos

一一Temperatura de trabajo: -55℃~+125℃

一一Humedad relativa: 90%-98%

一一Presión de trabajo: 4,39 kPa ~ 101,33 kPa

一一Aerosol salino: tipo N, tipo H 48 h: tipo R, tipo B 96 h

一一Sellado: Enchufe: diferencia de presión 1,01×10Pa, sin fugas de burbujas durante 1 minuto

一一Asiento para la cabeza enchufable: 1,8 m de profundidad de agua, sin filtración de agua durante 48 horas
Vibración: 10~2000 Hz, 196 m/s², interrupción instantánea ≤1 μs

一一Impacto: 980m/s², interrupción instantánea ≤1 μs

一一Vida mecánica: El material del anillo de conexión es aleación de aluminio ≥500 veces.
El material del anillo de conexión es aleación de cobre ≥2000 veces.



11Resistencia de aislamiento:



En circunstancias normales (MΩ)

Alta temperatura (MΩ)

Húmedo (MΩ)

5000

100

100



一Corriente de trabajo y resistencia de contacto:



Número de pieza de contacto

Diámetro del extremo de acoplamiento mm

Corriente nominal de funcionamiento A

Resistencia máxima de contacto (mQ)

Valor inicial

Después de la prueba de vida

20

1,02±0,03

7.5

7

8.5

16

1,588±0,025

13

3.7

4.5

12

2,39±0,03

veintitrés

1.8

2.2

10

3,18±0,03

33

1.0

1.2

8

3,61±0,03

46

0,5

0,7

6

4,52±0,03

60

0,4

0,5

4

5,72±0,03

80

0,25

0,35

2

7,19±0,03

100

0,17

0,21

Nota: La prueba de vida se refiere a pruebas relacionadas con choques térmicos, vida mecánica, niebla salina, vida útil a altas temperaturas y daños en la sonda, etc.



一Tensión de trabajo y tensión soportada.



Código de disposición de los orificios de contacto del conector

Tensión nominal de trabajo (V)

Tensión soportada (V)

nivel del mar

Altitud 21336m

nivel del mar

Altitud 21336m

0802, 0803, 0804

600

300

1500

375

1002、1003、1202、1203、1204a、

1204b, 1404b, 1405, 1602, 1603,

1604, 1605, 1802, 1803, 1804,

2202, 2203, 2204, 2402, 2403,

2802, 2803, 2804, 3204



1000



450



2300



500

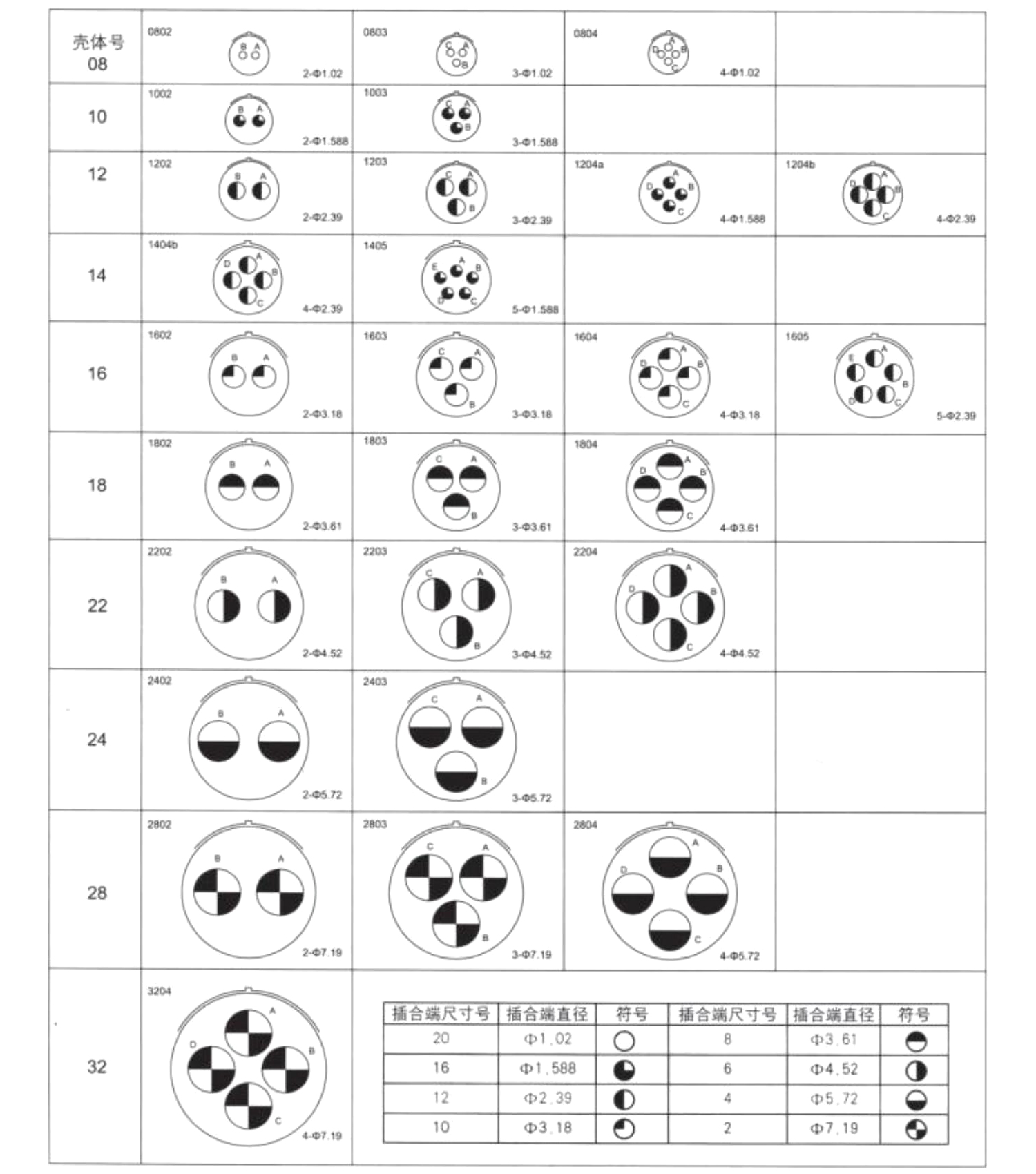

Disposición de las posiciones de los orificios de contacto del aislador (vistas desde la superficie de contacto de las posiciones de los orificios del aislador del pasador)
