Fabricantes de conectores de especificación militar circular de la serie Y27
Introducción del producto
●Cumplir con GJ82905A-2004
●Conector eléctrico circular tipo empujar/tirar, conexión confiable, conexión y separación conveniente y rápida, adecuado para inserción ciega u otras situaciones de inserción
●Propiedades antivibración, antisalpicaduras y antiinterferencias electromagnéticas.
●Disponible en variedades a prueba de polvo, a prueba de lluvia y con sellado de gas.
●Los enchufes están disponibles en tipo brida y tipo cable.
●Ampliamente utilizado en la industria aeroespacial, aviación, construcción naval, comunicaciones y otros campos.
●Estándar de ejecución: Q/321283HL03-2011
Rendimiento técnico principal
[Propiedades mecánicas]
Carcasa: aleación de aluminio, acero inoxidable, latón azul marino
Carcasa: aleación de aluminio, acero inoxidable, latón azul marino
Estanqueidad del enchufe: junta de goma: tasa de fuga <1Pa·cm³/s
Vibración sinusoidal: 10~2000Hz. Aceleración 196m/s²
Vibración aleatoria: densidad del espectro de potencia 0,4G²/Hz, valor cuadrático medio de la aceleración 23,1G
Impacto: 980m/s²
Aceleración: 980m/s
Vida útil: ≥500 veces
[Desempeño ambiental]
Temperatura de funcionamiento: -55 ℃ ~ +125 ℃ Presión de aire de trabajo: 1,33 Pa-101,3 kPa
Humedad relativa: 92%~98% a 40±2℃
Resistencia a la niebla salina: series Y27, Y27A.BC; 48h,
Serie Y27F.GH: carcasa de aleación de aluminio 96h₂
Carcasa de acero inoxidable, carcasa de latón azul marino 1000h
Blindaje de interferencias electromagnéticas: cuando la frecuencia de interferencia es de 100MHz ~ 1GHz, la atenuación mínima es de 45dB
Inmersión: Profundidad de inmersión 2 m (sólo serie Y27F.GH)
[Propiedades eléctricas]
Corriente nominal de contacto (A)
|
Diámetro de contacto del contacto (mm) |
0,8 |
1,0 |
1,5 |
2,5 |
3,5 |
5,0 |
7,0 |
9,0 |
10,0 |
12,0 |
|
|
Corriente nominal de contacto |
Y27 |
3 |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
|
Y27A |
uno |
5 |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
|
|
Y278 |
uno |
5 |
10 |
25 |
50 |
75 |
100 |
150 |
200 |
uno |
|
|
Y27C |
uno |
5 |
10 |
25 |
50 |
75 |
100 |
150 |
200 |
uno |
|
|
Y27F |
uno |
7.5 |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
|
|
Y27G |
uno |
7.5 |
13 |
25 |
50 |
75 |
100 |
150 |
200 |
250 |
|
|
Y27H |
3 |
5 |
uno |
uno |
uno |
uno |
uno |
uno |
uno |
uno | |
Resistencia de contacto (mΩ)
|
Diámetro del pasador (mm) |
0,8 |
1.0 |
1.5 |
2.5 |
3.5 |
5.0 |
7.0 |
9.0 |
10.0 |
12.0 |
|
Material |
Cobre |
Cobre |
Cobre |
Cobre |
Cobre |
Cobre |
Cobre |
Cobre |
Cobre |
Cobre |
|
Antes de la prueba de vida |
7 |
6 |
5 |
1.5 |
1 |
0,7 |
0,5 |
0,4 |
0,4 |
0.3 |
|
Después de la prueba de vida |
10 |
10 |
8 |
3 |
1.5 |
1 |
0,8 |
0,7 |
0,6 |
0,5 |
Tensión soportada (V)
|
Serie |
Tensión de prueba (valor efectivo de 50 Hz CA) |
||||||
|
Y27 |
Y27A |
Y278 |
Y27C |
Y27F |
Y27G |
Y27H |
|
|
Condiciones estándar |
750 |
1300 |
1500 |
2500 |
2300 |
2300 |
1300 |
|
Baja presión |
100 |
200 |
200 |
300 |
200 |
200 |
200 |
Resistencia de aislamiento (MΩ)
|
Serie |
Y27 |
Y27A |
Y278 |
Y27C |
Y27F |
Y27G |
Y27H |
|
Condiciones estándar |
1000 |
4000 |
5000 |
5000 |
5000 |
5000 |
4000 |
|
Temperatura alta |
500 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Húmedo |
50 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Atrapado bajo la lluvia |
20 |
20 |
20 |
20 |
uno |
uno |
uno |
|
Inundación |
uno |
uno |
uno |
uno |
20 |
20 |
20 |

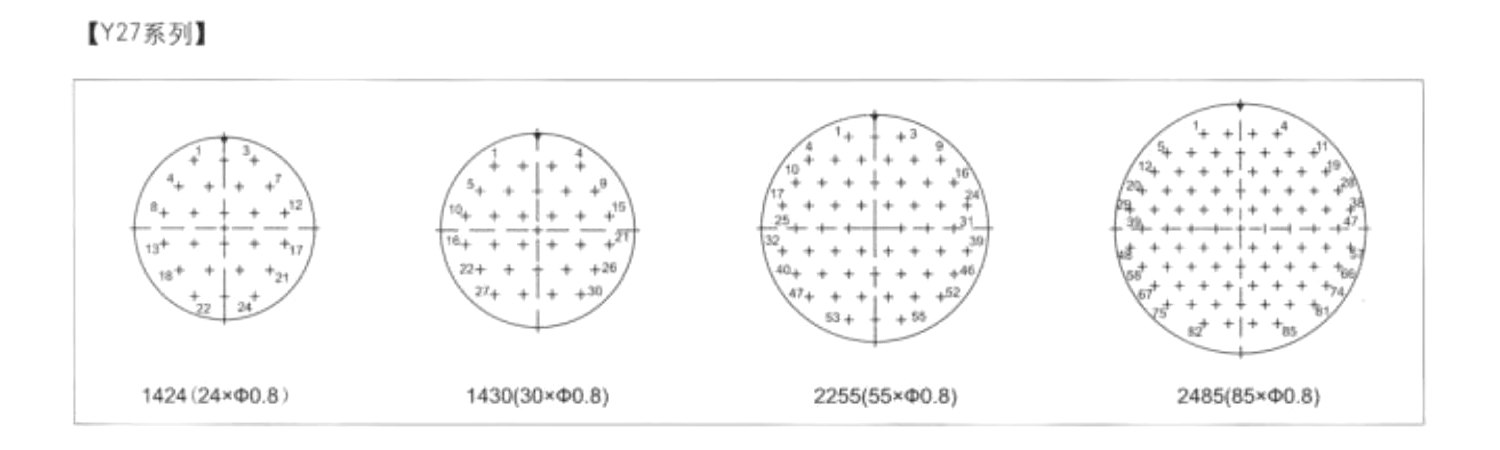

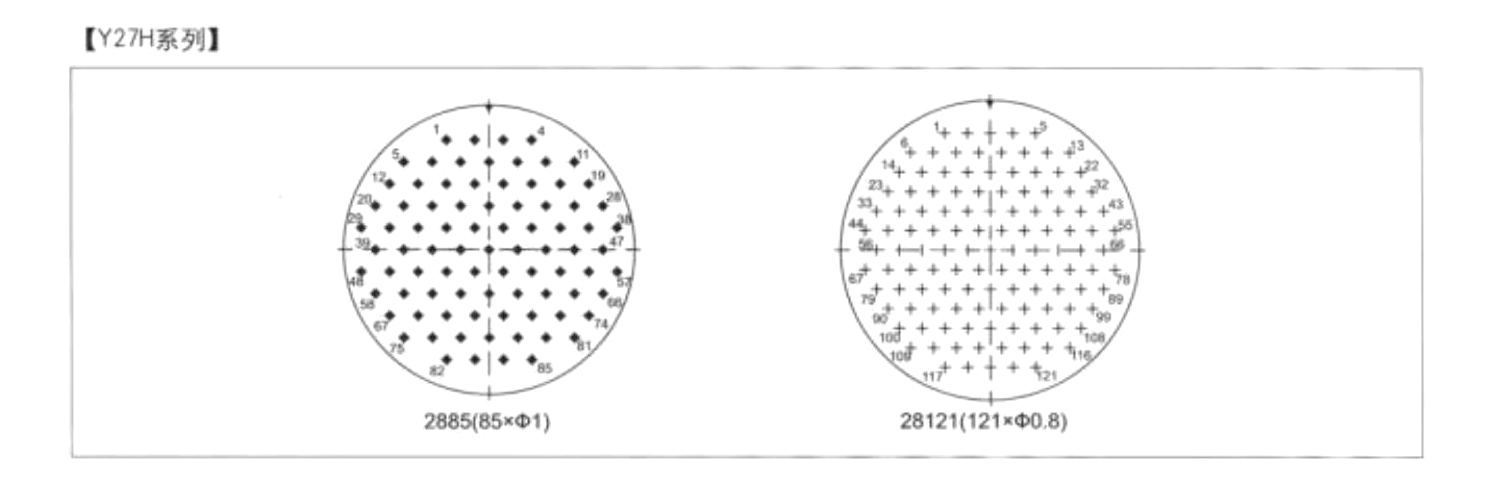

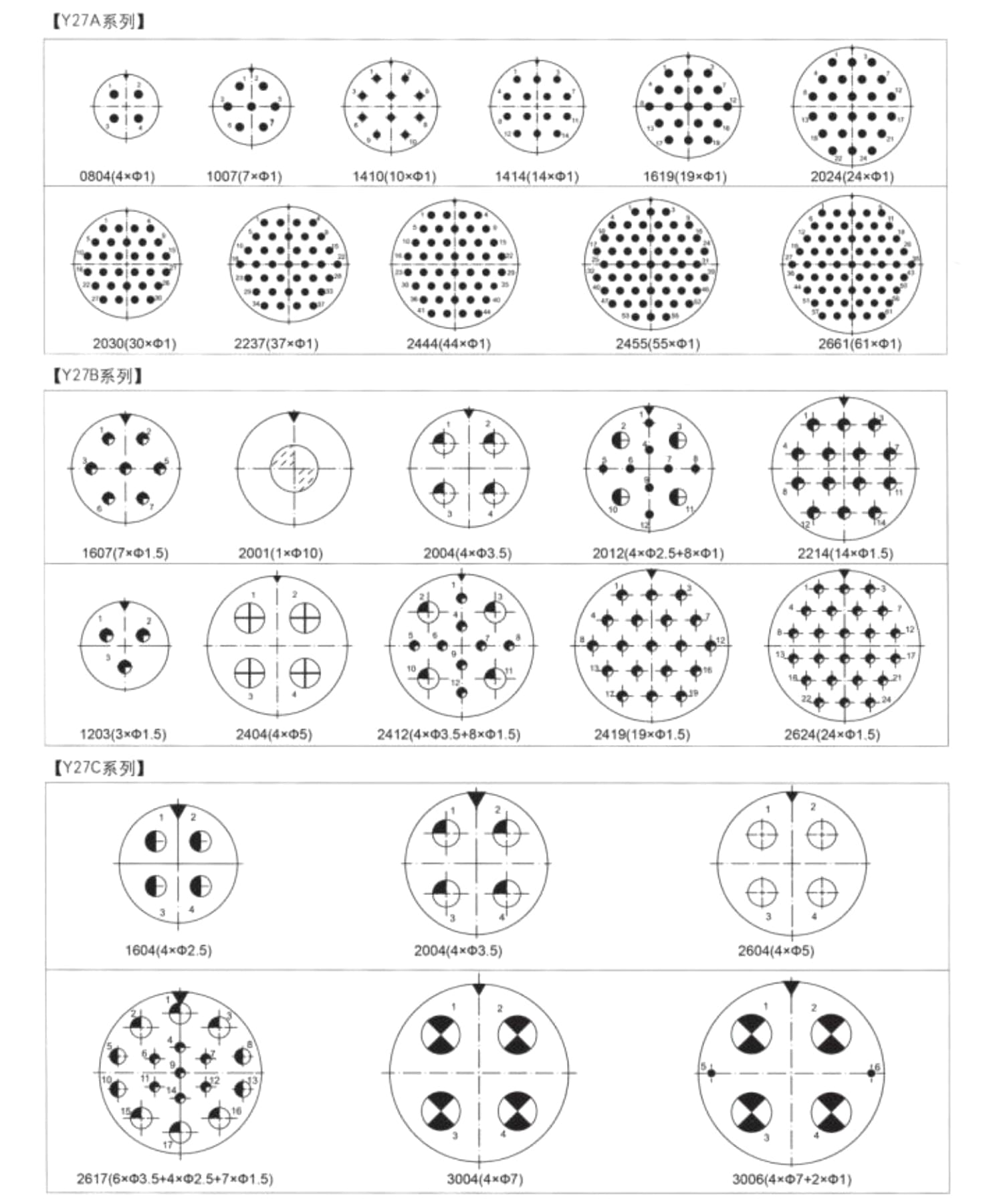

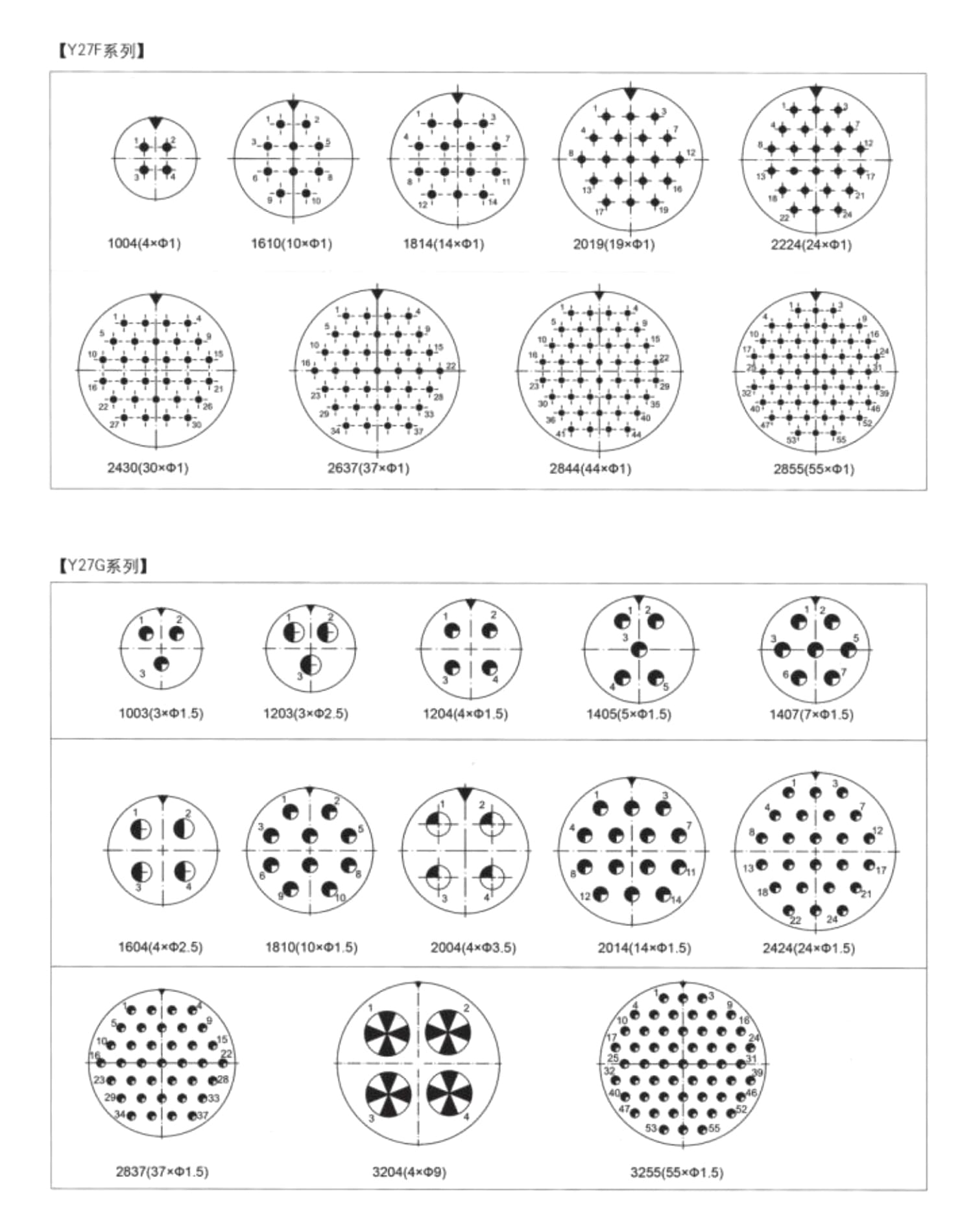

Disposición de la posición del agujero del aislador (número de posición del agujero del enchufe insertado en la interfaz)
