Introducción del producto

Basándonos en décadas de experiencia en el desarrollo y producción de conectores eléctricos tipo XC y absorbiendo ampliamente valiosas opiniones de los usuarios, hemos desarrollado una nueva generación de productos líderes. Este producto adopta algunas tecnologías, procesos y materiales nuevos en los últimos años y es completamente intercambiable con conectores eléctricos tipo XC. Su desempeño destacado es el siguiente:

●Sistema de conexión rápido y seguro

●Sistema de sellado confiable:

● El diseño de sellado entre los cabezales y las bases aísla los puntos de contacto del ambiente externo, tiene un buen rendimiento de sellado y una fuerte resistencia al vapor de agua. El diseño de la capa de sellado dentro de la base del cabezal hace que el conector sea hermético y pueda soportar una presión atmosférica de 0,3.

●Ejecución de estándares empresariales: Q/321202HL003-2009

Propiedades mecánicas

——Carcasa: aleación de aluminio de alta resistencia

Recubrimiento de blindaje: pasivación verde militar galvanizado, niquelado químico

Revestimiento no blindado: negro anodizado

——Aislante: material termogénico

——Partes de contacto:

Material: aleación de cobre. Revestimiento: chapado en plata, chapado en oro.

——Vibración: Frecuencia 10-2000Hz Aceleración: 196m/s

——Impacto: aceleración 980 m/s²

——Aceleración constante: 980 m/s

——Vida mecánica: 1000 veces



Propiedades electricas

Resistencia de contacto y corriente nominal.



Especificaciones de contacto mm

Resistencia de contacto mΩ

Corriente nominal A

Diámetro interior del cilindro de alambre de soldadura mm

Φ1.0

5

5

Φ1.4

Φ1.5

2.5

10

Φ2.0

Φ2.0

1.25

20

Φ2.5

Φ3.0

0,75

40

Φ3.0

Φ4.5

0,35

65

Φ4.5



Tensión nominal, tensión soportada y resistencia de aislamiento:



Ambiente de trabajo

Tensión nominal V

Tensión soportada V

Resistencia de aislamiento MΩ

Estado de temperatura normal

500

≥1500

≥500

Estado cálido y húmedo

500

≥750

≥500

Condiciones de baja presión (1kPa)

150

≥200

-



Continuidad eléctrica entre carcasas: carcasa de aleación de aluminio ≤2,5 ma



Desempeño ambiental

Temperatura de funcionamiento: -55 ℃ -+200 ℃

Humedad relativa: 95% a 40 ℃

Resistencia a la niebla salina: niquelado no electrolítico 96h

Pasivación de acero inoxidable 1000h

Altura de trabajo: 30000m

Hermeticidad al aire: 35,5 kPa (temperatura normal, 0 ~ 35 ℃, si existen requisitos de sellado de temperatura alta y baja, se recomienda utilizar productos de vidrio sinterizado XC-FM).

Los conectores eléctricos también tienen buenas propiedades antihumedad, antimoho, antilluvia, antiarena y polvo.

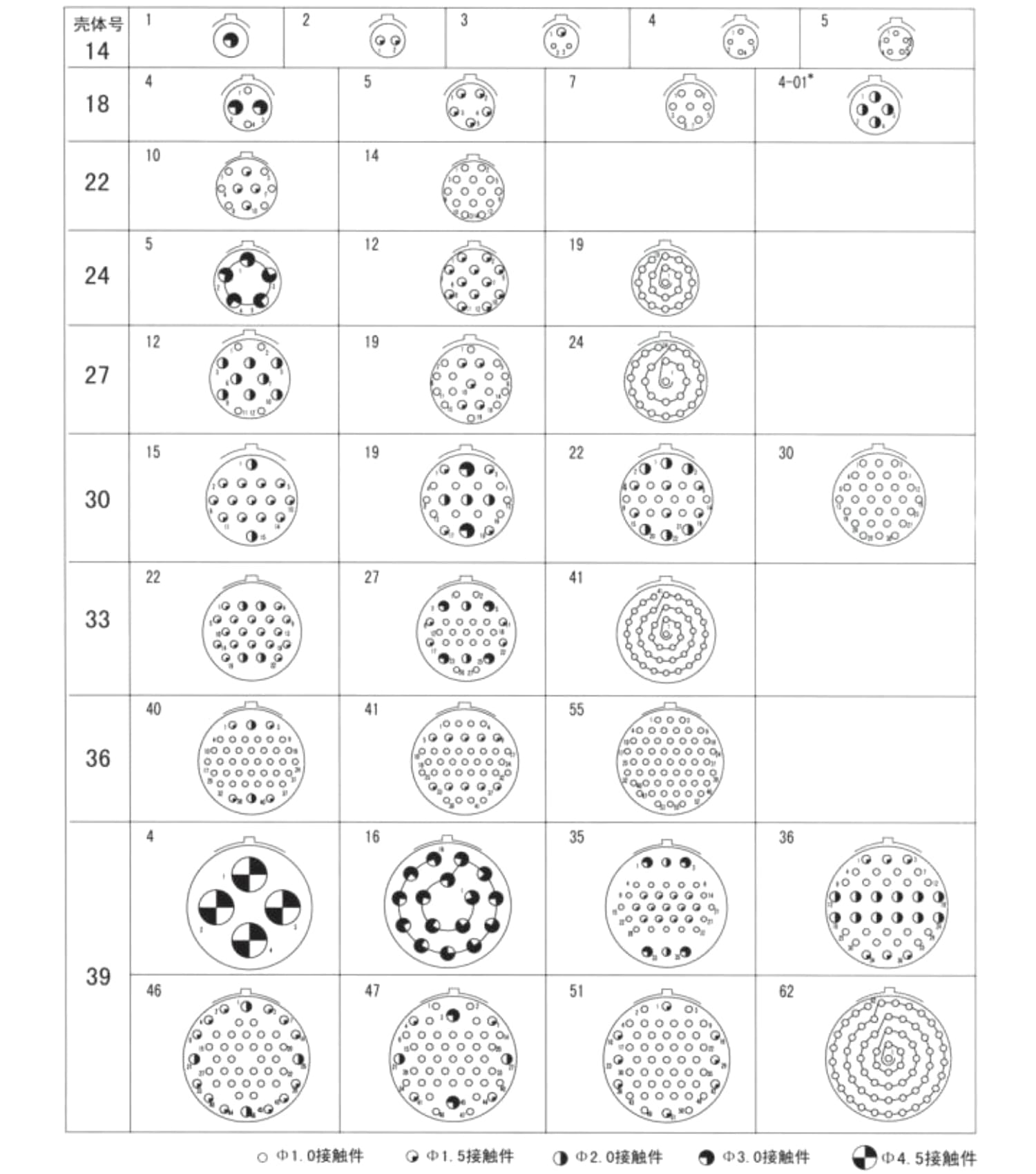

Disposición de los contactos de la serie xcg (vista de la superficie de inserción del aislador de aguja)

* Nota "- 01" en el Código de contacto "4 - 01", al escribir el modelo de pedido, debe colocarse al final, como xcg18t4zp - 01.
