Personalizado Serie XCE-Conector eléctrico circular

Hogar / Productos / Conector eléctrico circular / Serie XCE
Productos recomendados
LLAME A NUESTRA OFICINA

+86 176 0151 5794

CORREO ELECTRÓNICO

[email protected]

- Fabricantes

Introducción del producto

Basado en la disposición de contactos tipo XC, todas las propiedades eléctricas permanecen sin cambios y la distancia entre orificios se comprime. Con el mismo número de núcleos, es más pequeño y ligero que el tipo XC. La densidad de contacto de esta serie de productos es equivalente a MIL-C-26482. Serie 1.

●El sistema de conexión rápida tipo bayoneta es fácil de operar, tiene una conexión confiable y es resistente a vibraciones e impactos.

●El posicionamiento de cinco botones tiene funciones de inserción ciega y prevención de inserción incorrecta

●Para evitar un mal acoplamiento entre conectores con la misma apariencia, hay cinco posiciones clave para elegir.

●El gato con resorte de alambre hiperboloide altamente confiable hace que la inserción y extracción del conector sea suave y tiene baja resistencia de contacto.

●El método de terminación de enchufe y enchufe es soldar.

●Los enchufes y tomas de corriente pueden estar equipados con pasadores u orificios.

●Ejecución de estándares empresariales: Q/321202HL003-2009

Rendimiento técnico principal

[Propiedades mecánicas]

——Carcasa: aleación de aluminio de alta resistencia

Recubrimiento de blindaje: pasivación verde militar galvanizada, niquelado químico

Revestimiento no blindado: negro anodizado

——Aislante: material termoestable

——Cuerpo de sellado y anillo de sellado: caucho de silicona

——Partes de contacto:

Material: Aleación de cobre Chapado: Chapado en oro

——Vibración: Frecuencia 10~2000Hz Aceleración: 196m/s²

——Impacto: aceleración 980 m/s²

——Aceleración constante: 980 m/s²

——Vida mecánica: ≥1000 veces



[Rendimiento eléctrico]

——Resistencia de contacto y corriente nominal:



Especificaciones de contacto mm

Resistencia de contacto mΩ

Corriente nominal A

Hilo de soldadura simple diámetro interior mm

Φ1.0

5

5

Φ1.3

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0,75

40

Φ3.4



——Tensión nominal, tensión soportada y resistencia de aislamiento:



Ambiente de trabajo

Tensión nominal V

Tensión soportada V

Resistencia de aislamiento MΩ

Estado de temperatura normal

500

1500

≥5000

Estado cálido y húmedo

500

1125

≥100

Condiciones de baja presión (1kPa)

250

300

—



——Continuidad eléctrica entre recintos:

Carcasa de aleación de aluminio ≤2,5 mΩ



[Desempeño ambiental]

——Temperatura de funcionamiento: -55 ℃ -+200 ℃

——Humedad relativa: 95% a 40 ℃

——Resistencia a la niebla salina: niquelado no electrolítico 96 h

Pasivación de acero inoxidable 1000h

——Altura de trabajo: 30000m

Los conectores eléctricos también tienen buenas propiedades antihumedad, antimoho, antilluvia, antiarena y polvo.

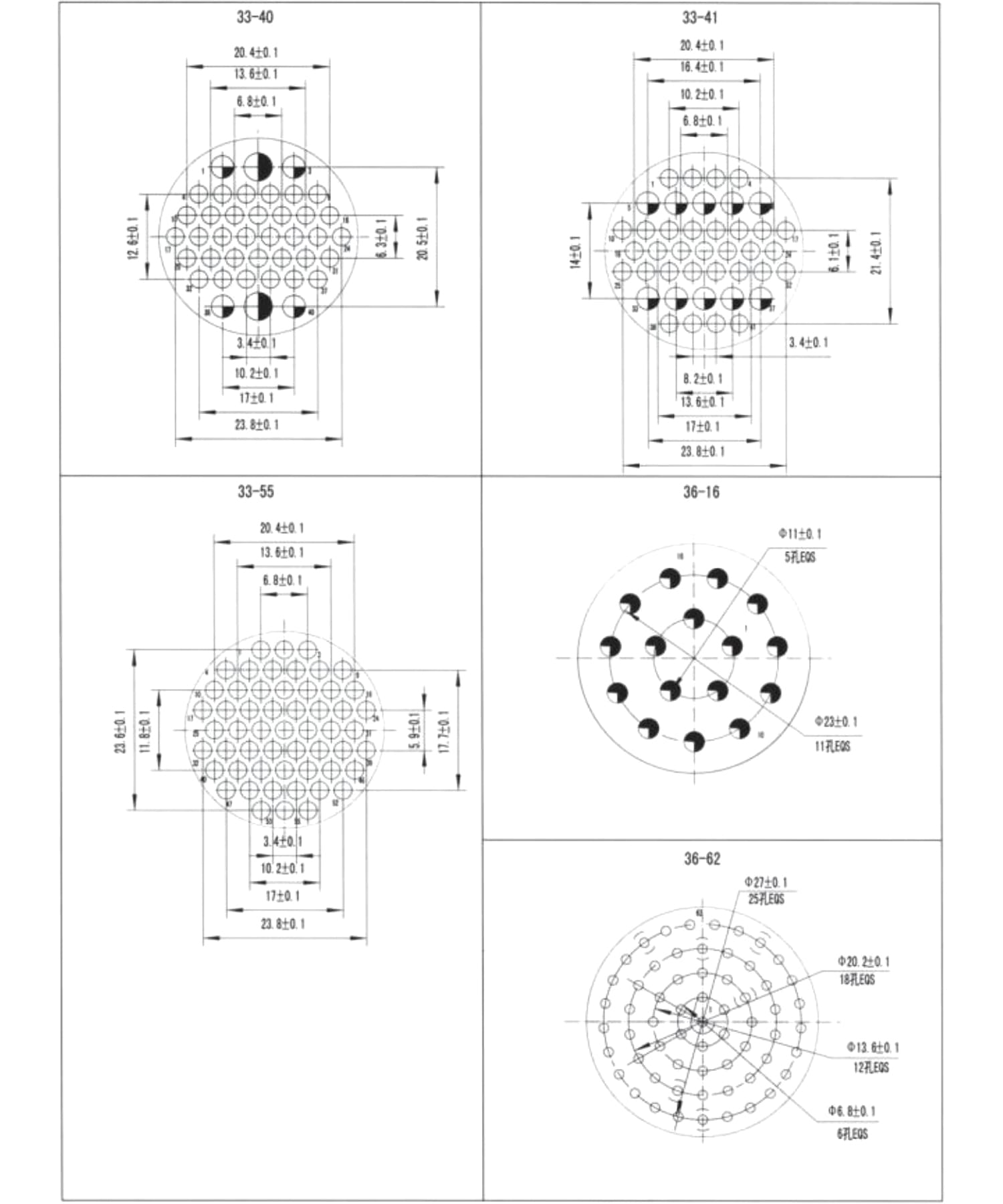

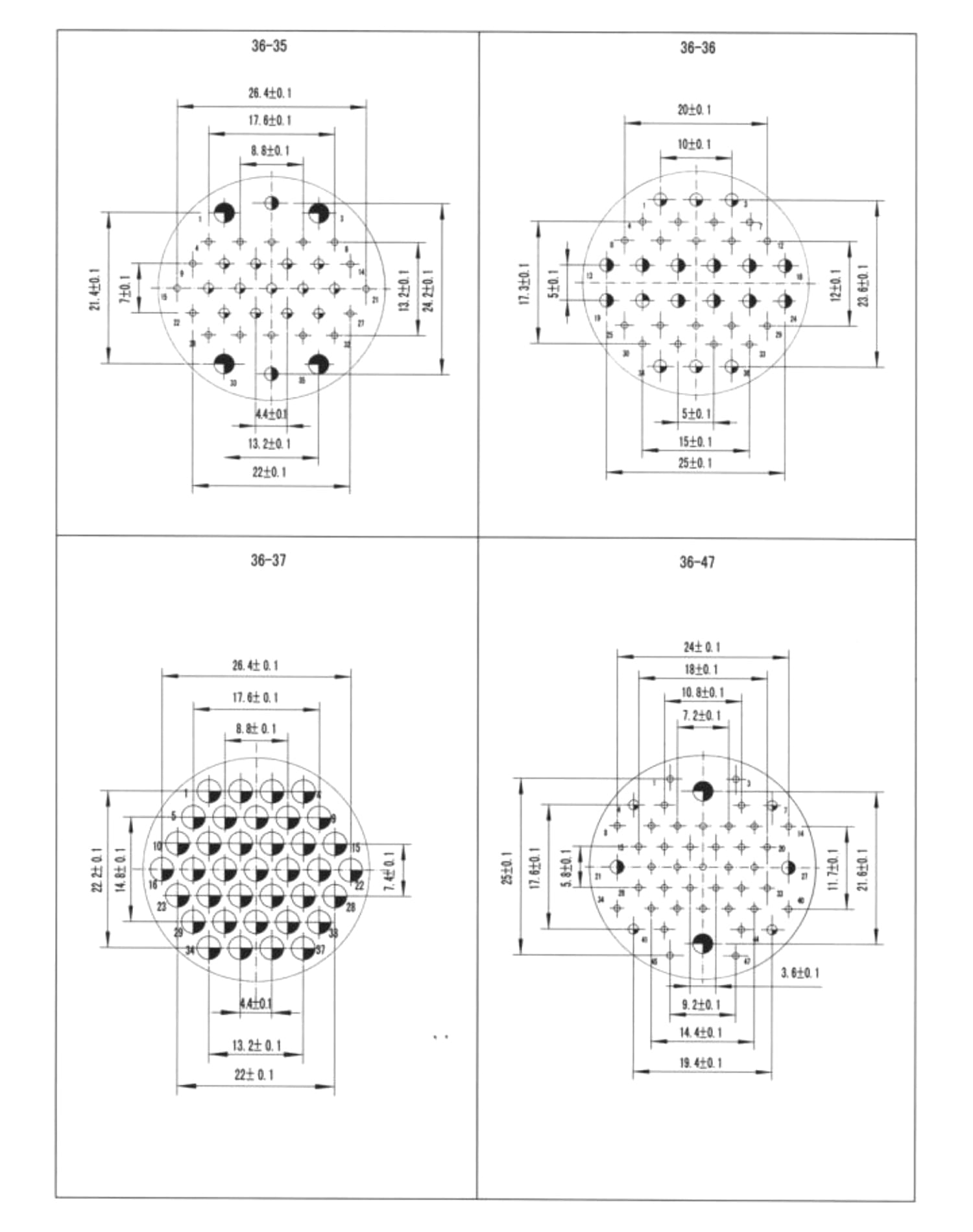

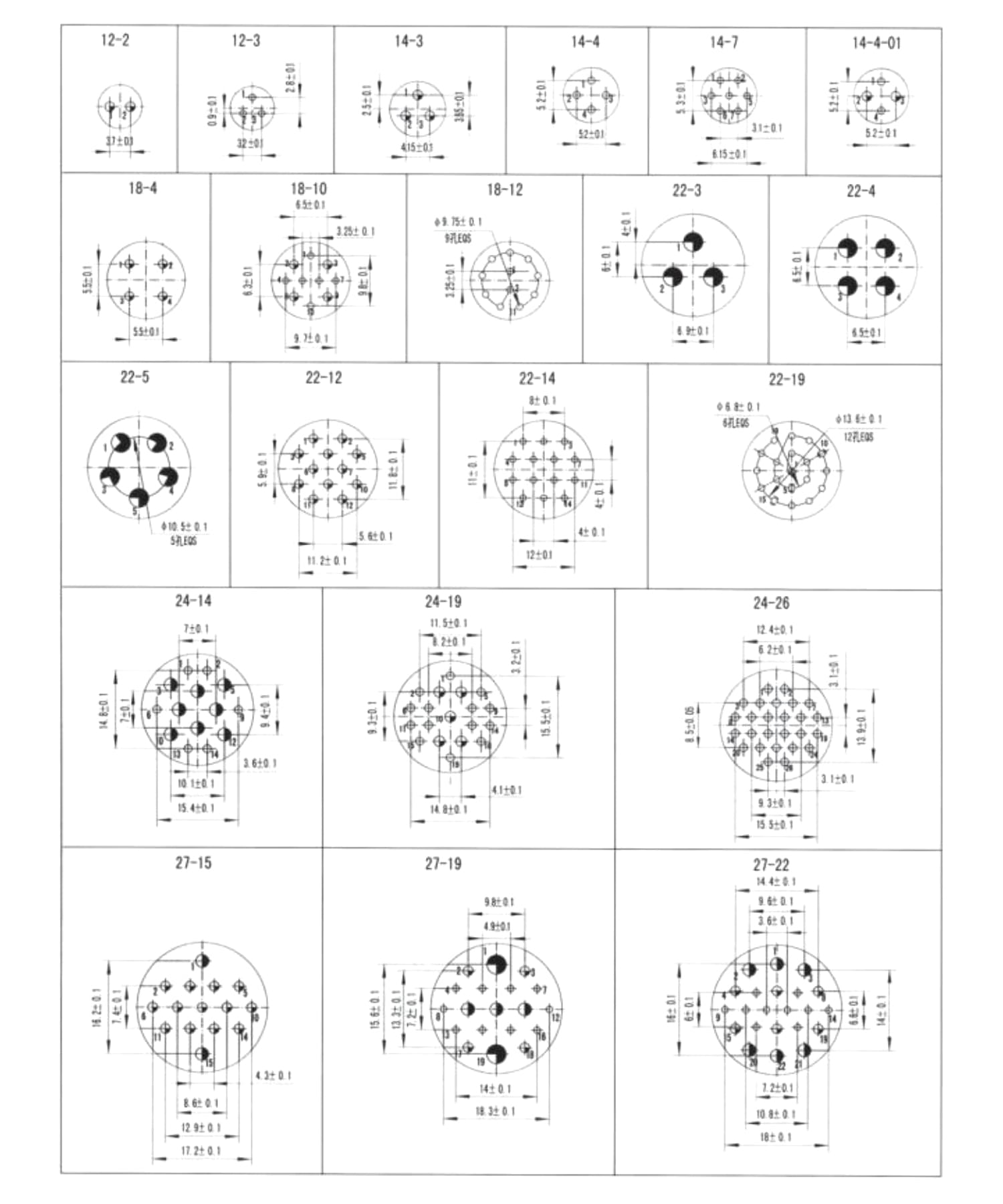

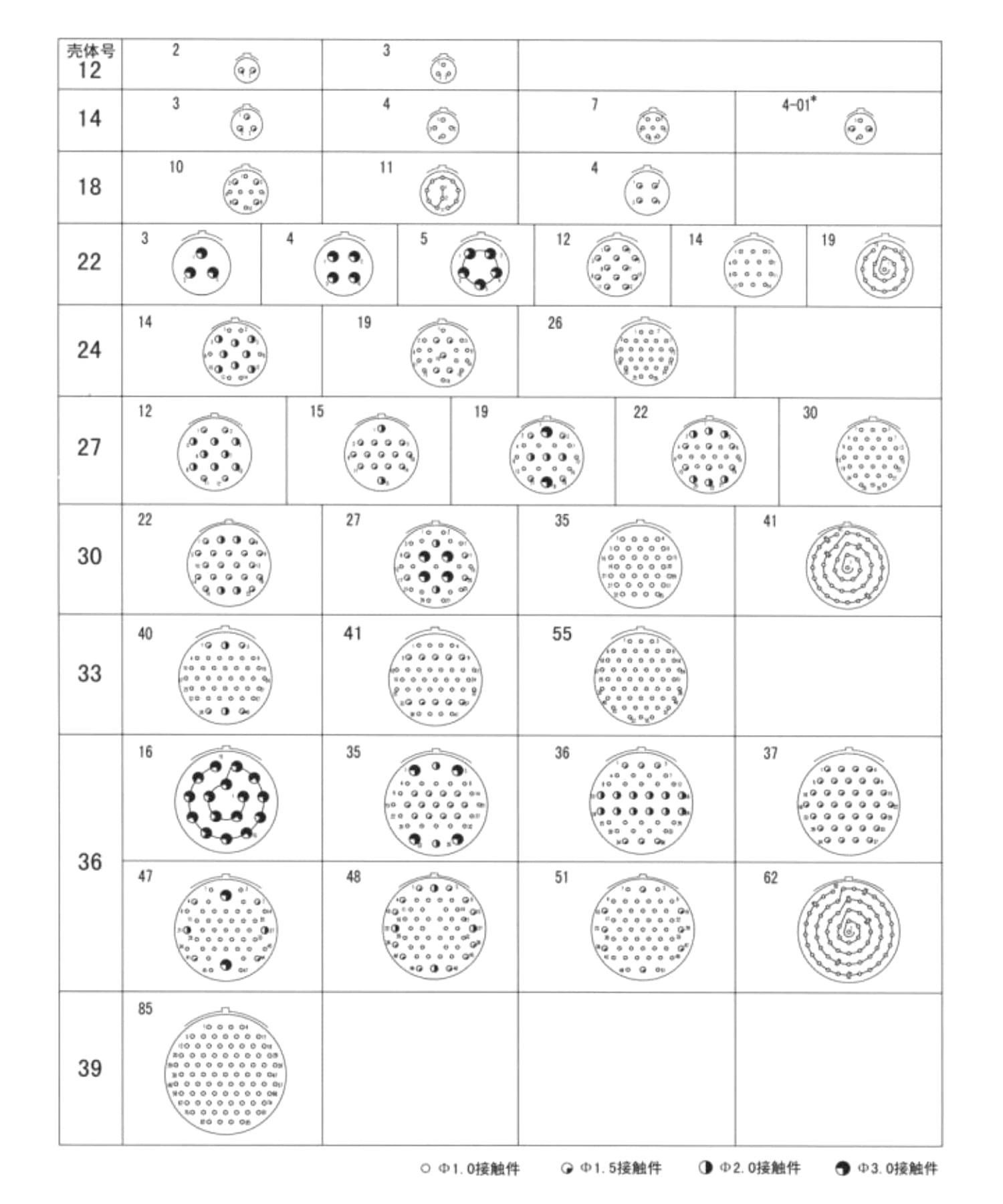

Disposición de contacto de la serie xce (vista de la superficie de inserción del aislador de aguja)

* nota: "- 01" en el Código de contacto "4 - 01", al escribir el modelo de pedido, debe colocarse al final, como xce - 14tzp - 01.

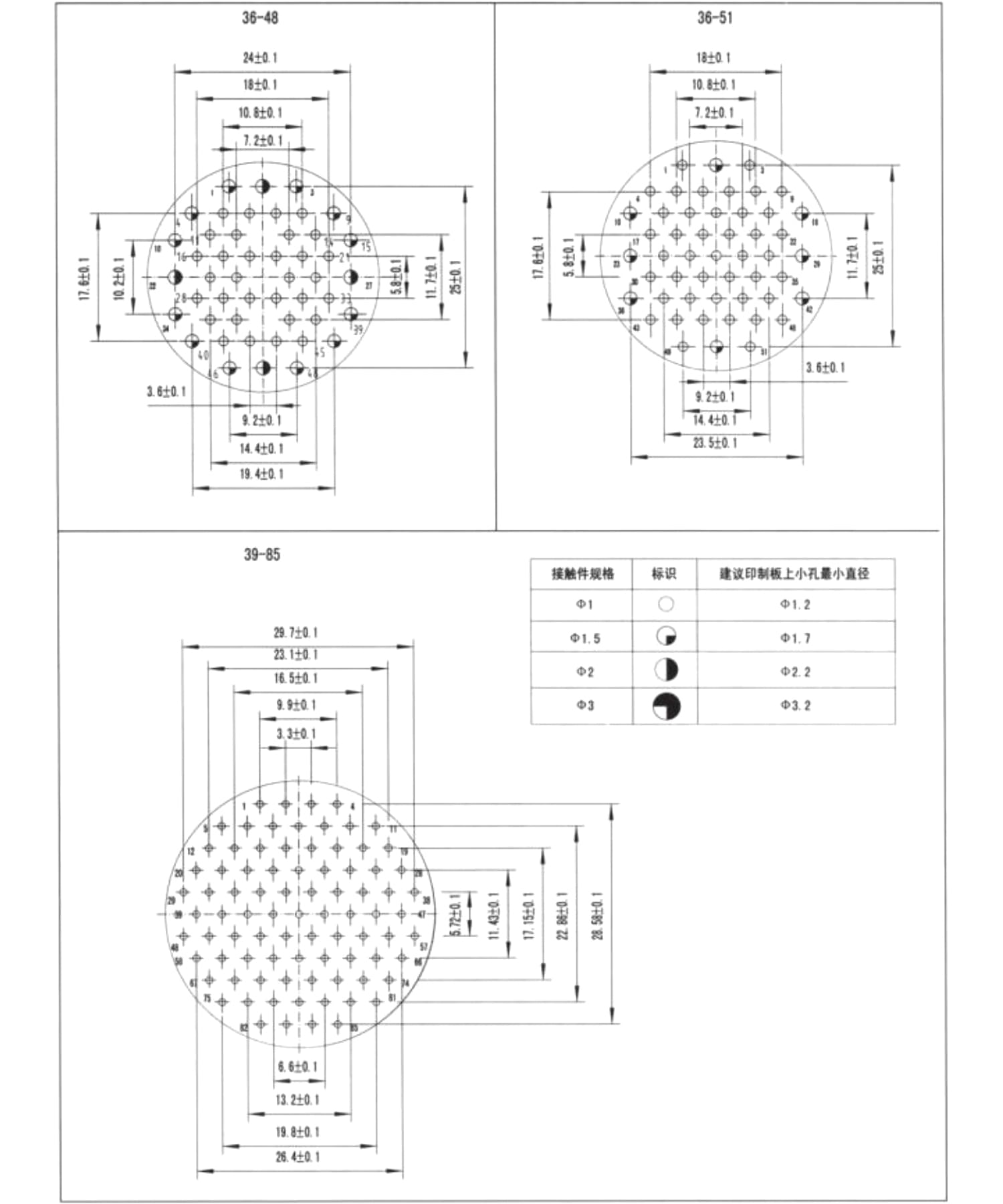

Tamaño recomendado para el cableado de placas de circuito impreso xceb (superficie impresa de aislamiento de montaje de pin)
