Personalizado Serie XC-Conector eléctrico circular

Hogar / Productos / Conector eléctrico circular / Serie XC
Productos recomendados
LLAME A NUESTRA OFICINA

+86 176 0151 5794

CORREO ELECTRÓNICO

[email protected]

- Fabricantes

Introducción del producto

●Cumplir con la norma militar nacional GJB2889

●Conexión rápida de bayoneta

●Adoptar un conector de resorte de alambre hiperboloide

●Múltiples métodos de terminación que incluyen engarzado, soldadura y soldadura de tableros impresos.

●Varias estructuras y revestimientos de enchufes y enchufes.

●El posicionamiento de cinco botones tiene funciones de inserción ciega y prevención de inserción incorrecta

●Ampliamente utilizado en diversos campos militares, como la aviación, el aeroespacial y los barcos.

●Implementar estándares corporativos

●Principales prestaciones técnicas Q/321202HL003-2009

Rendimiento técnico principal

●Propiedades mecánicas

1) Asiento adaptador sellado de tipo ordinario y a través de la pared

Carcasa: aleación de aluminio de alta resistencia

Revestimiento de concha:

Recubrimiento de blindaje: pasivación verde militar galvanizada, niquelado químico

Revestimiento no blindado: negro anodizado

Aislante: Material termoestable

Cuerpo de sellado y anillo de sellado: material de caucho de silicona

Contactos: Aleación de cobre plateada o chapada en oro.

2) Zócalo sellado de placa cuadrada sinterizada de vidrio:

Carcasa: acero al carbono

Revestimiento de la carcasa: níquel galvanizado

Aislante: vidrio

Contactos: Aleación de hierro niquelada o chapada en oro.

1) y 2):

Vibración: Frecuencia 10~2000Hz Aceleración: 196m/s²

Impacto: aceleración 980m/s²

Aceleración constante: 980m/s²

Vida mecánica: ≥1000 veces



●Rendimiento eléctrico

Resistencia de contacto y corriente nominal de contactos:



Especificación Resistencia de contacto ordinaria mΩ Resistencia de contacto del sello a través de la pared mΩ Resistencia de contacto del sello de disco cuadrado mΩ Corriente nominal A
Φ1.0 ≤5 ≤10 ≤15 5
Φ1.5 ≤2,5 ≤5 ≤7,5 10
Φ2.0 ≤1,25 ≤2,5 ≤3,75 20
Φ3.0 ≤0,75 ≤1,5 ≤2,25 40



Tensión nominal y tensión soportada:



Ambiente de trabajo

Conector eléctrico sellado

Conector eléctrico ordinario

Tensión nominal V

Tensión soportada V

Tensión nominal V

Tensión soportada V

Estado de temperatura normal

500

1500

500

1500

Estado cálido y húmedo

500

750

500

1125

Condiciones de baja presión (1kPa)

150

300

250

300

Resistencia de aislamiento: MΩ



Grado de trabajo

Condiciones estándar

Temperatura alta

Húmedo y caliente

Resistencia de aislamiento

≥5000

≥1000

≥100



Continuidad eléctrica entre carcasas: carcasa de aleación de aluminio ≤ 2,5 mΩ carcasa de acero ≤ 5 mΩ



●Desempeño ambiental

Temperatura de funcionamiento: -55 ℃ ~ + 200 ℃

Humedad relativa: 95% a 40 ℃

Resistencia a la niebla salina: niquelado no electrolítico 96h

Pasivación de acero inoxidable 1000h

Altura de trabajo: 30000m

Estanqueidad al aire:

Adaptador de sellado a través de la pared: diferencia de presión 50,7 kPa, tasa de fuga ≤46Pa-cm³/s

Vidrio sinterizado tipo hermético: diferencia de presión 152 kPa, tasa de fuga ≤0,1Pa-cm³/s

Los conectores eléctricos también tienen buenas propiedades antihumedad, antimoho, antilluvia, antiarena y polvo.

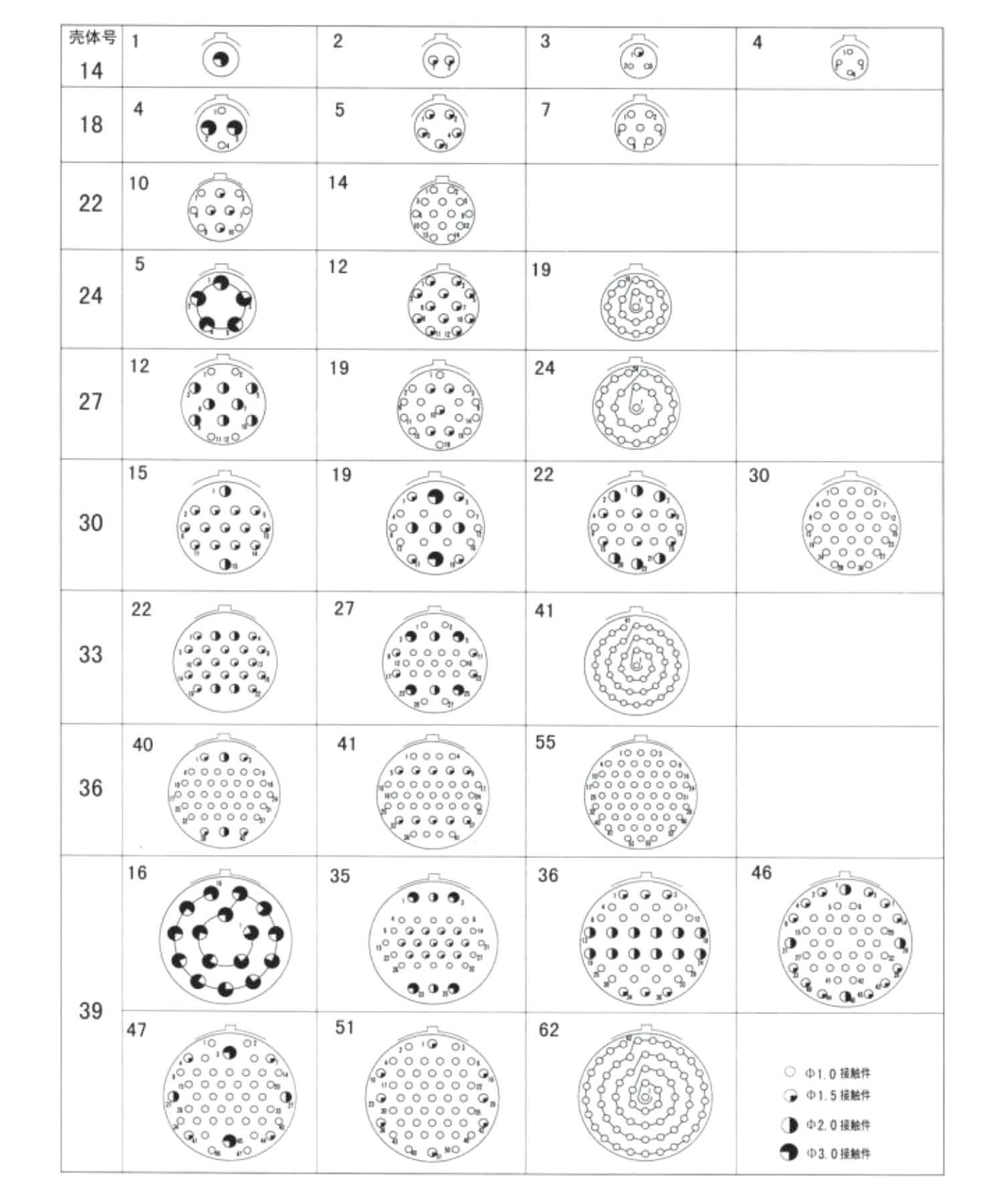

Disposición de contacto de la serie XC (vista de la superficie de inserción del aislador de aguja)

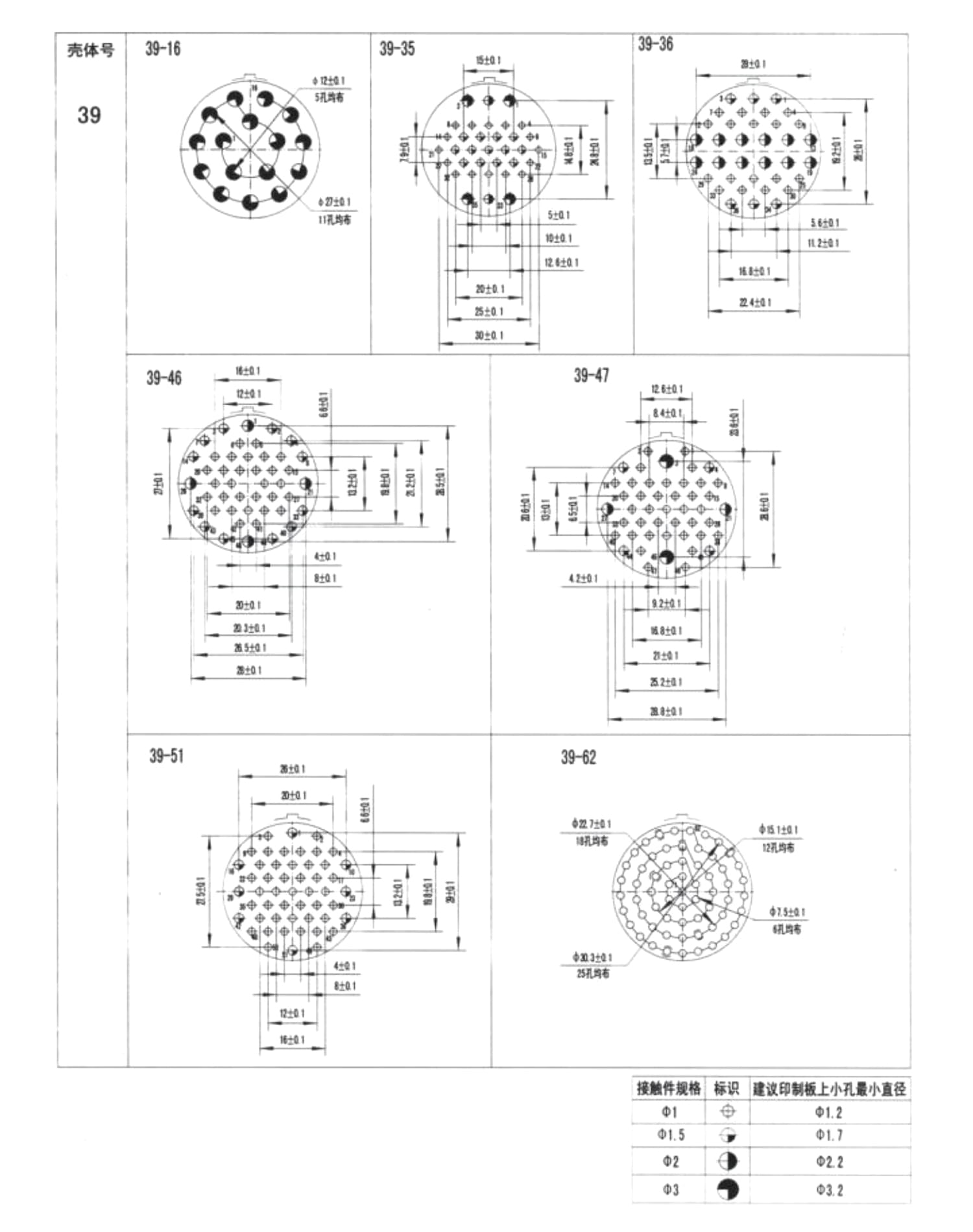

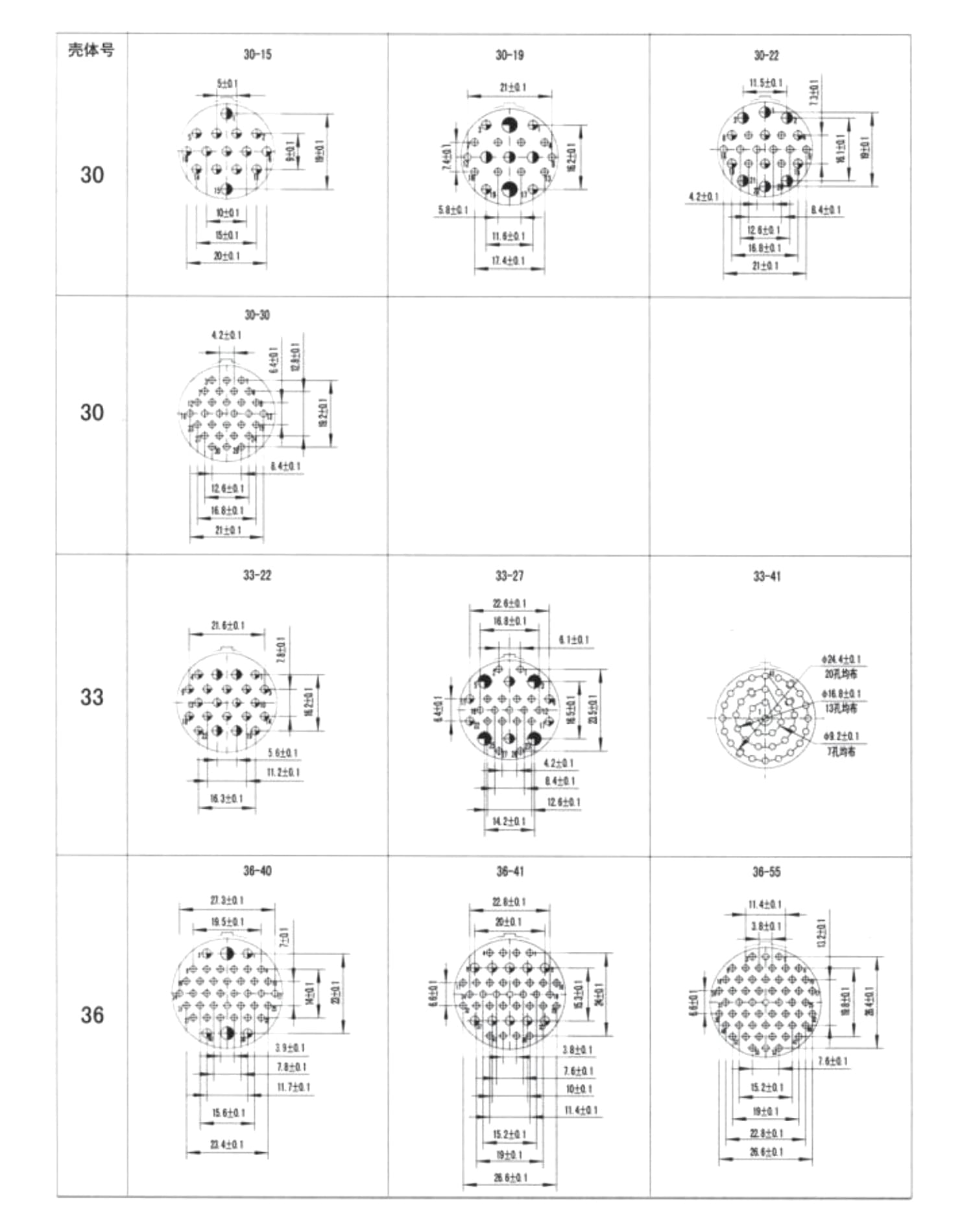

Dimensiones recomendadas para el cableado de placas de circuito impreso xcb (instalación de superficies impresas aislantes)
