●Esta serie combina las ventajas y funciones de la serie Y2 y los conectores eléctricos tipo P.

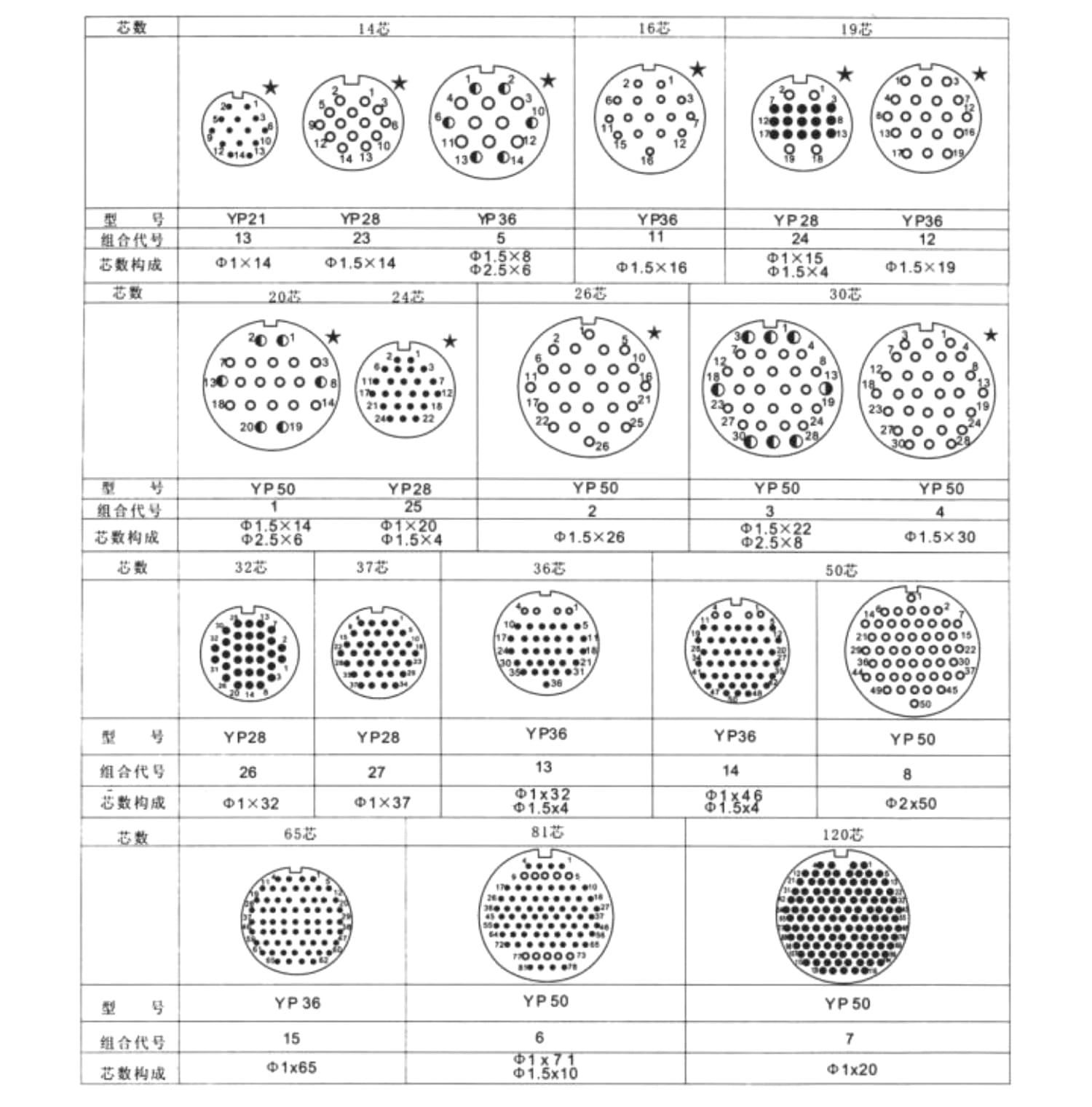

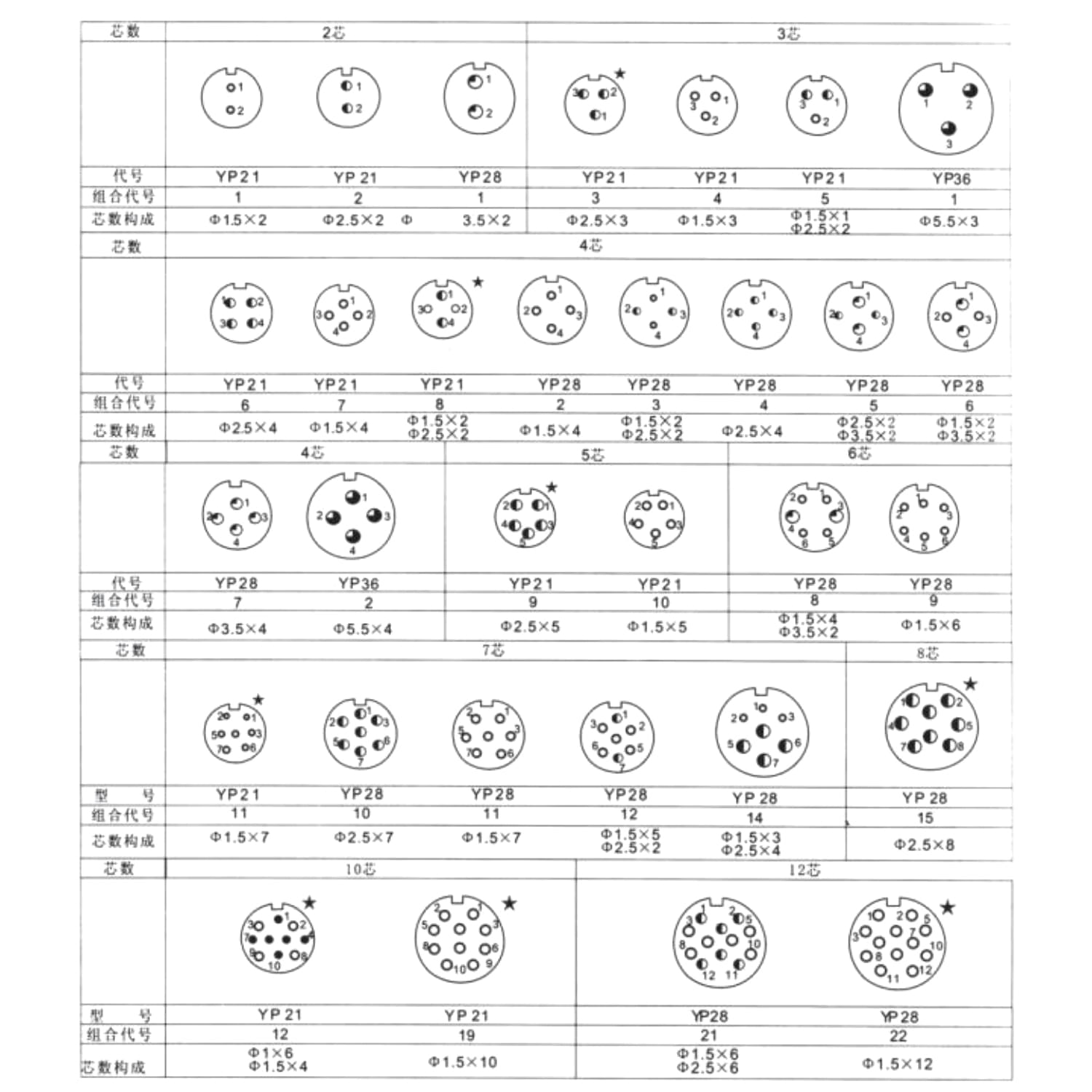

●Tiene una estructura de conexión de bayoneta Y2 y adopta el patrón de disposición de contactos del conector tipo P.
●Tiene las características de tamaño pequeño, peso ligero, amplio espectro de tipos de contacto y separación rápida.
●La carcasa de la serie LYP está procesada con materiales de aleación de aluminio de alta resistencia.
●La serie LYP se puede intercambiar con la serie YP. Es un producto de reemplazo ideal para el antiguo conector tipo "P".
●Ampliamente aplicable a la conexión de línea entre equipos eléctricos y diversos instrumentos e instrumentos.
Principales características técnicas
Desempeño ambiental
-Temperatura de trabajo:: tipo de soldadura -55 ℃ ~ 125 ℃, tipo de engarzado -55 ℃ ~ 200 ℃
-Humedad relativa: 95% a 40 ℃
-Altitud de trabajo: 20.000 m sobre el nivel del mar.
-Vibración: frecuencia 10 Hz ~ 2000 Hz Aceleración 147 m/s² (serie YP) 196 m/s² (serie LYP)
-Impacto: aceleración 490m/s²
-Estanqueidad al aire: resistencia a la presión del aire ≥0.2MPa (solo enchufes sellados)
Propiedades electricas
-Resistencia de contacto y corriente nominal.
|
Especificaciones de contacto (mm) |
Resistencia de contacto (mΩ) |
Corriente nominal (A) |
|
Φ0.8 |
≤8 |
3 |
|
Φ1.0 |
5 |
5 |
|
Φ1.5 |
≤3 |
10 |
|
Φ2.5 |
≤1 |
25 |
|
Φ3.5 (sólo serie YP) |
≤1 |
50 |
|
Φ5.5 (sólo serie YP) |
≤1 |
100 |
-Contactos y tensión soportada (sólo serie LYP)
|
Número de contactos |
Tensión soportada (V) |
|
3, 4, 5, 7, 10, 14, 19 |
1500 |
|
24, 32, 36, 37, 50, 65, 81, 120 |
1000 |
-Tensión nominal, tensión soportada y resistencia de aislamiento.
|
Ambiente de trabajo |
Tensión nominal (V) |
Tensión soportada (V) |
Resistencia de aislamiento (MΩ) |
|
Temperatura y presión normales |
500 |
1500 |
≥3000 |
|
Húmedo y caliente |
500 |
750 (serie YP) 1125 (serie LYP) |
20 |
|
Temperatura alta |
500 |
|
≥500 |
|
Condiciones de baja presión 4,39 KPa |
250 |
750 (serie YP) 350 (serie LYP) |
|
Nota: Cuando el número de contactos es 32, 37, 65, 81 o 120, el voltaje soportado es de 1000 V en condiciones normales de temperatura y presión.
- Carga axial de orificio estenopeico a presión (consulte la norma militar nacional GJB101A)
|
Diámetro de contacto (mm) |
Carga axial mínima(N) |
|
1.0 |
50 |
|
1.5 |
60 |
|
2.5 |
70 |
-Diámetro interior del cilindro de engarce de contacto y sección transversal del cable de adaptación
|
Diámetro de contacto (mm) |
Tipo |
Diámetro interior del cilindro de engarce (Φ) |
Sección transversal del conductor adaptada (mm²) |
|
1.00 |
A |
0,8 |
0,2-0,4 |
|
B |
1.2 |
0,5~0,8 |
|
|
do |
1.6 |
1~1,5 |
|
|
1.5 |
A |
0,8 |
0,2~0,4 |
|
B |
1.2 |
0,5~0,8 |
|
|
do |
1.6 |
1~1.5 |
|
|
D |
2.0 |
>1,5 |
|
|
2.5 |
A |
0,8 |
0,2~0,4 |
|
B |
1.2 |
0,5~0,8 |
|
|
do |
1.6 |
>1~1,5 |
|
|
D |
2.0 |
>1,5 |
Propiedades mecánicas
-Carcasa: fundición a presión de aleación de aluminio (serie YP) material de aleación de aluminio de alta resistencia (serie LYP)
-Revestimiento: niquelado con arena, pintura en aerosol (serie YP), coloración anodizada, niquelado (serie LYP)
-Aislante: material termoplástico o termoestable resistente al calor
-Contactos: material de aleación de cobre con revestimiento de oro y plata.
-Vida mecánica: 500 veces
