Personalizado Serie CXCH-Conector eléctrico circular

Hogar / Productos / Conector eléctrico circular / Serie CXCH
Productos recomendados
LLAME A NUESTRA OFICINA

+86 176 0151 5794

CORREO ELECTRÓNICO

[email protected]

- Fabricantes

This series of electrical connectors is an extension of the XC series. Its main technical performance complies with the GJB2889 standard. Its connection method is bayonet-type quick connection and separation. It is easy to operate, reliable in connection, and resistant to vibration and impact. The shell material is high-strength aluminum alloy, and the contacts are welded. The jack is a wire spring jack, which has soft plugging and unplugging and low contact resistance. Moisture proof. Anti-salt spray and anti-fungal. With features such as protection against rain, it is mainly used in various harsh environment fields such as ships, and can also be used in military fields such as aviation, aerospace, weapons, ships, and field communications.

Main technical performance

●Use environmental conditions

Working temperature: -55℃~+125℃

-55℃-+200℃(especificar al realizar el pedido)

Humedad relativa: 90%~95% a 40℃±2℃

Vibración: frecuencia 10Hz-2000Hz, aceleración 196m/s²

Altura de trabajo: 30000m

Aceleración constante: 980 m/s

Impacto: aceleración 980m/s²

Vida mecánica: enchufar y desenchufar ≥1000 veces



●Características eléctricas

Resistencia de contacto y corriente nominal.



Especificaciones de contacto (mm)

Resistencia de contacto (mΩ)

Corriente nominal (A)

Diámetro interior del cilindro de alambre de soldadura (mm)

Área transversal máxima del núcleo del cable adaptador (mm³)

Φ1,0

<5.0

5

Φ1,5

1,0

Φ1,5

≤2,5

10

Φ2,0

1,5

Φ2,0

≤1,25

20

Φ2,5

3,0

Φ3,0

≤0,75

40

Φ3,0

6,0



Continuidad eléctrica entre carcasas: carcasa de aleación de aluminio <2,5 mΩ

Tensión nominal y tensión soportada



Ambiente de trabajo

Tensión nominal (V)

Tensión soportada (V)

Estado de temperatura normal

500

≥1500

Estado cálido y húmedo

500

≥1125



Resistencia de aislamiento (MΩ)

Grado de trabajo

Condiciones estándar

Temperatura alta

Húmedo y caliente

Resistencia de aislamiento

≥5000

≥1000

≥100

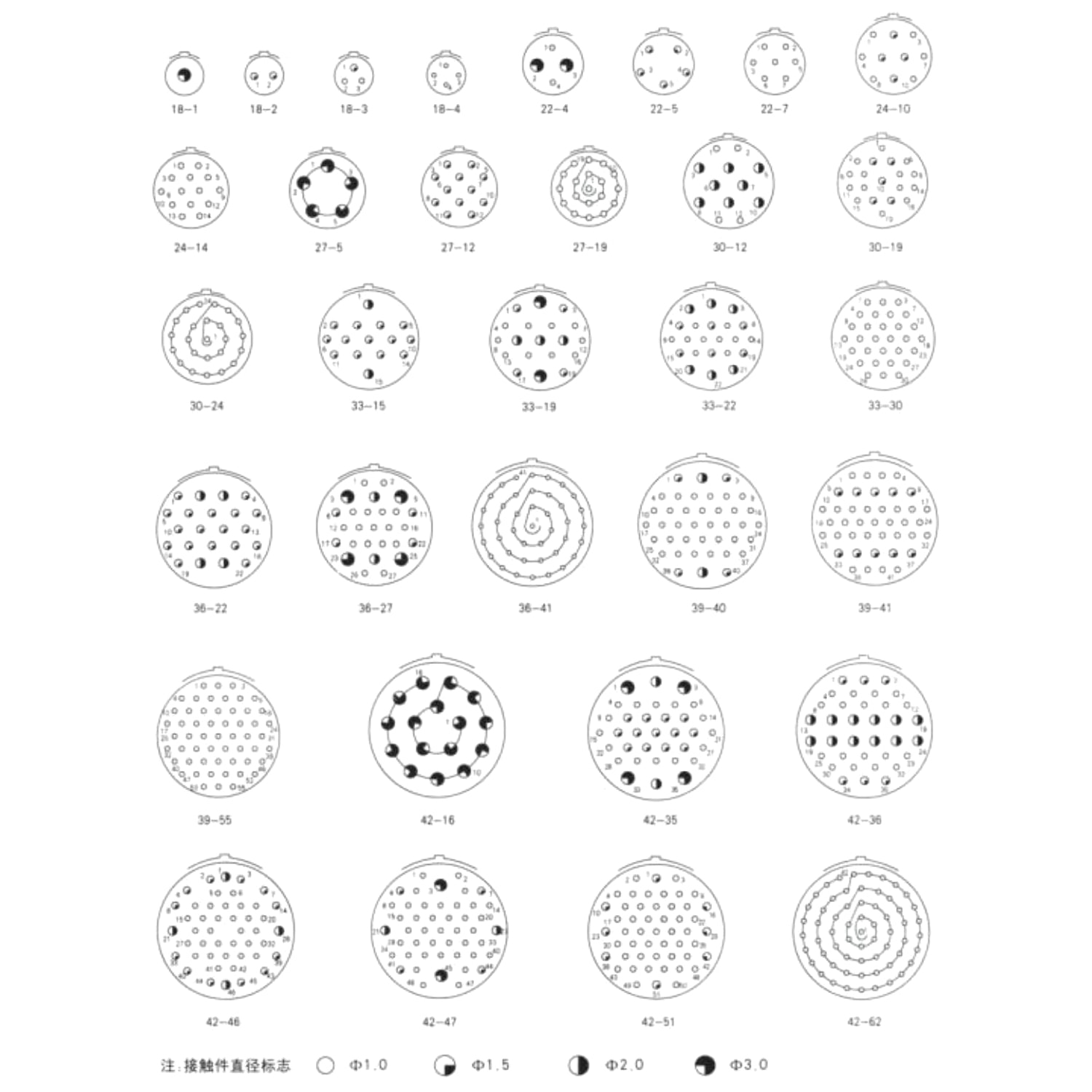

Disposición de contacto de la serie XC (vista de la superficie de inserción del aislador de aguja)

Dimensiones recomendadas para el cableado de placas de circuito impreso xcb (instalación de superficies impresas aislantes)

Disposición de contacto cxch - 01 (desde la superficie de la aguja)
